3. Méthode structuré : SCL

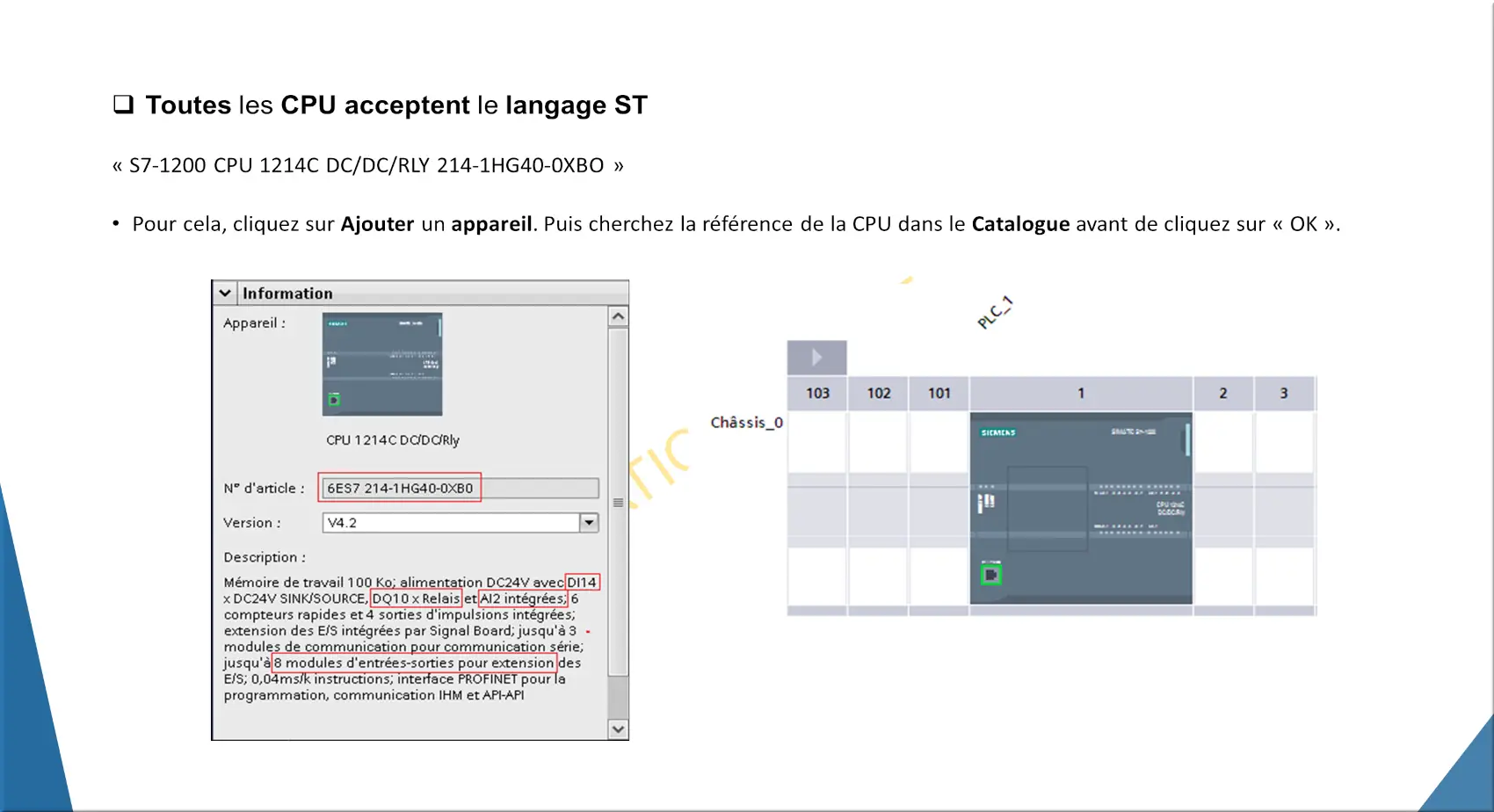

Configuration matériel : Référence de la CPU

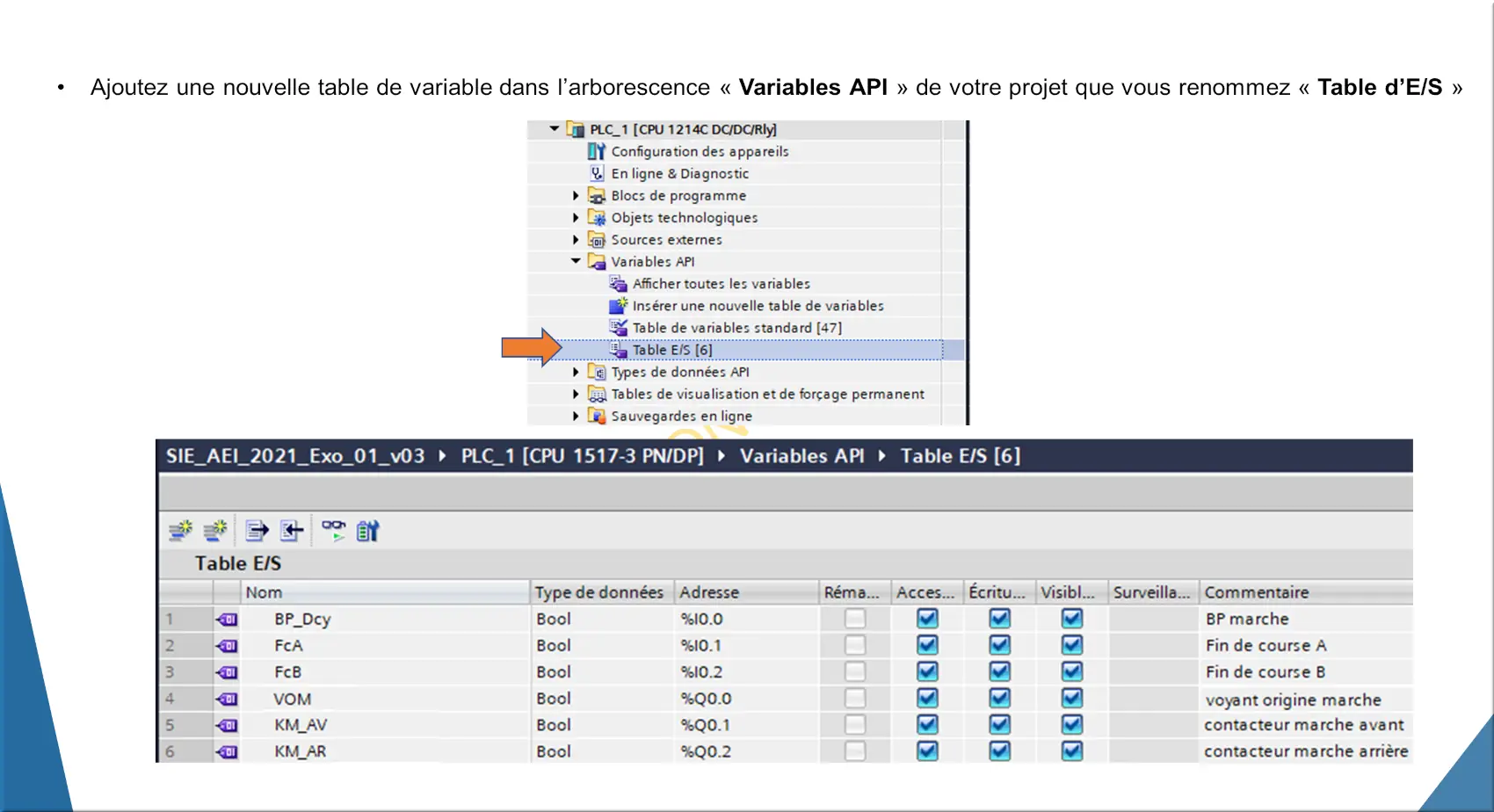

Table d’E/S

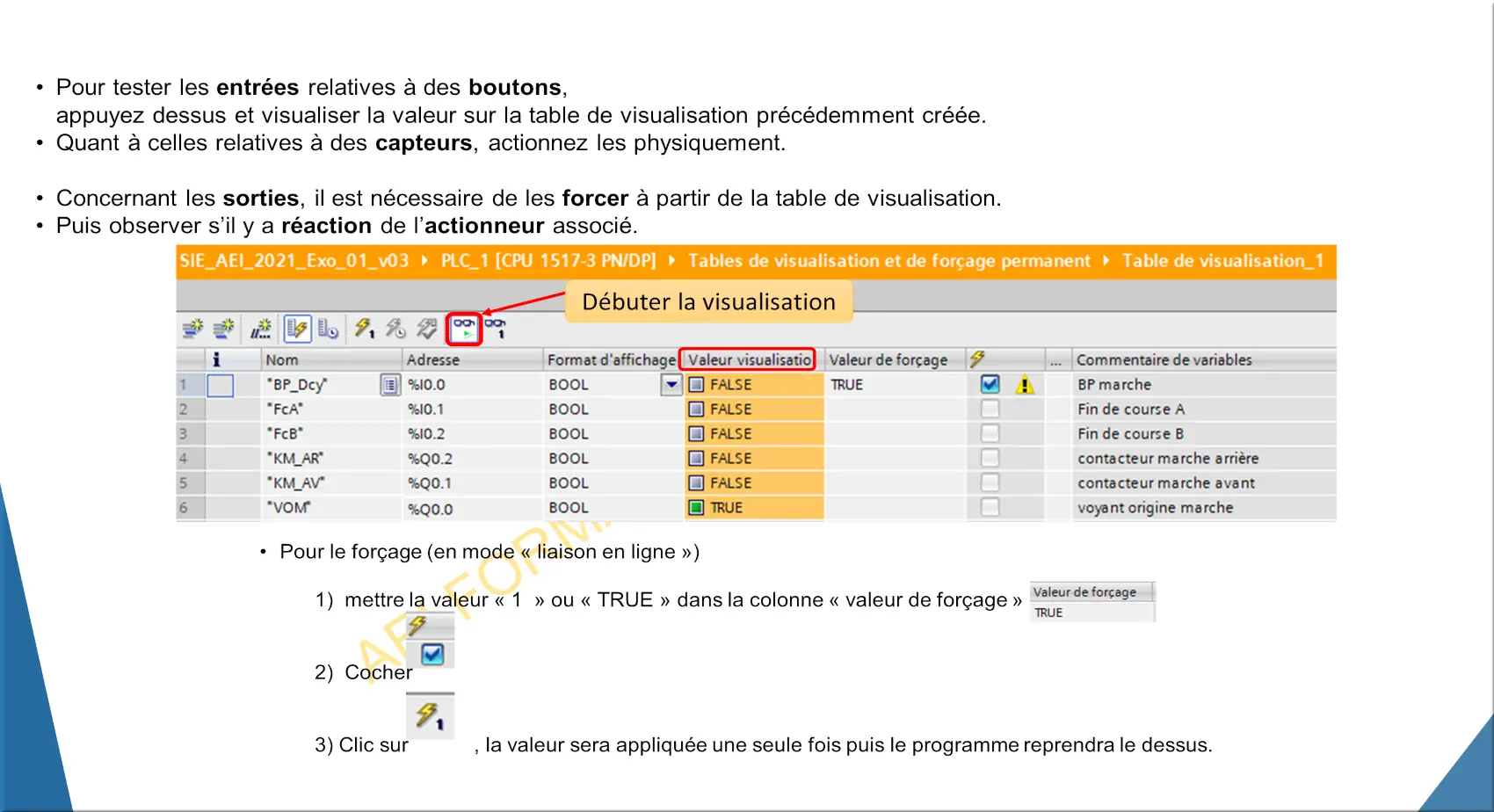

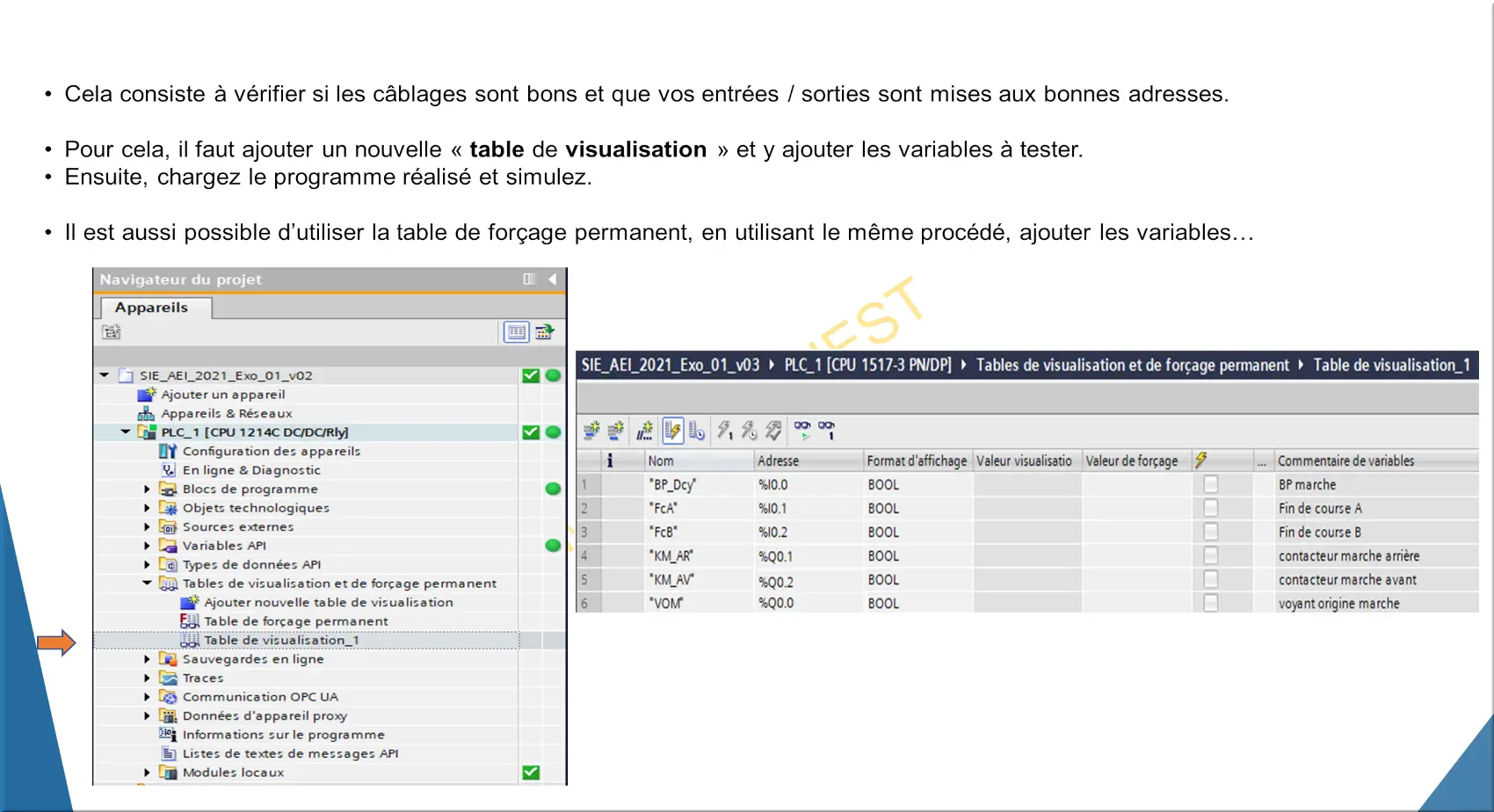

Test E/S

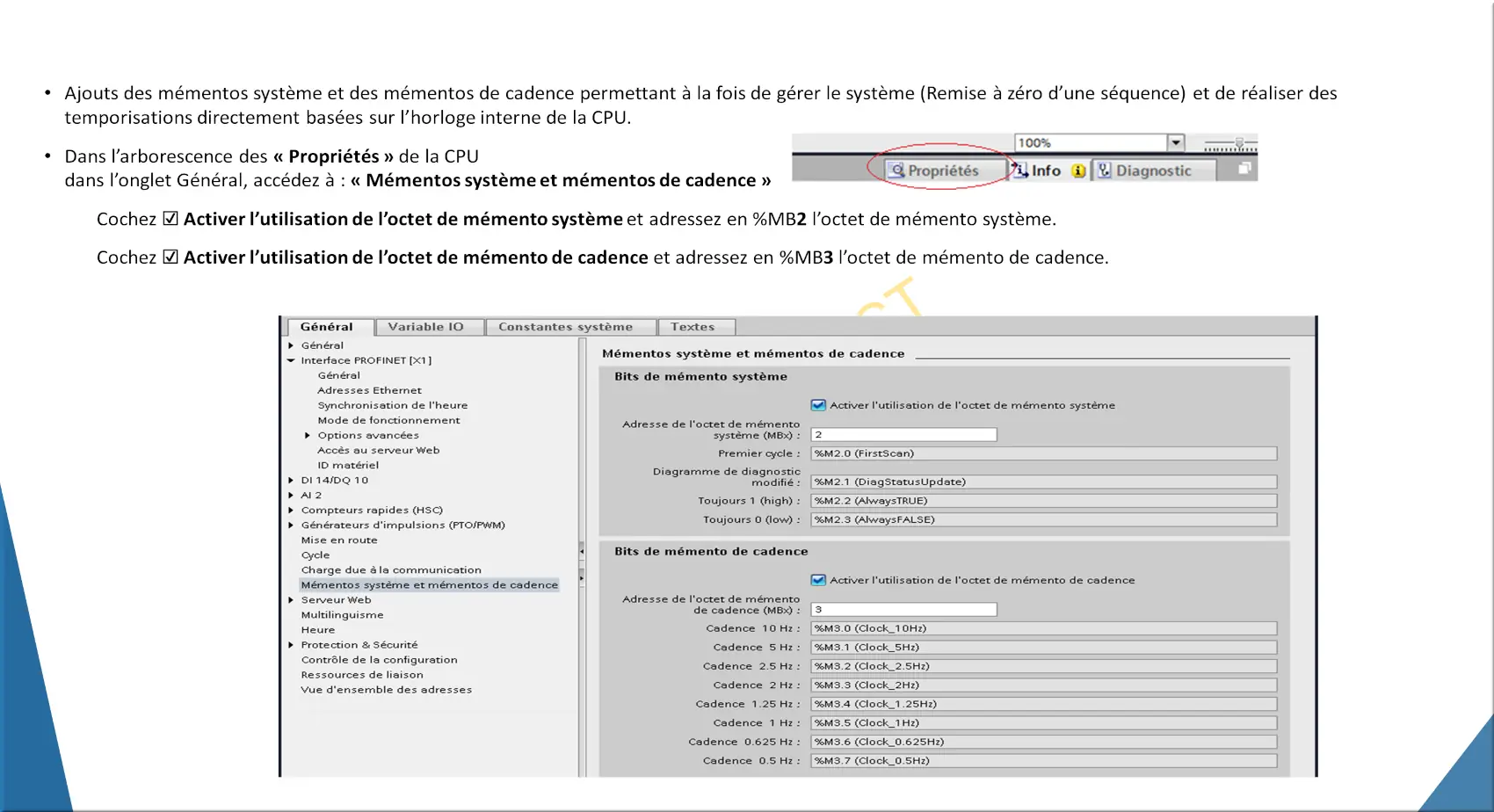

Conf. Bits systèmes : Gestion mémentos système et cadence

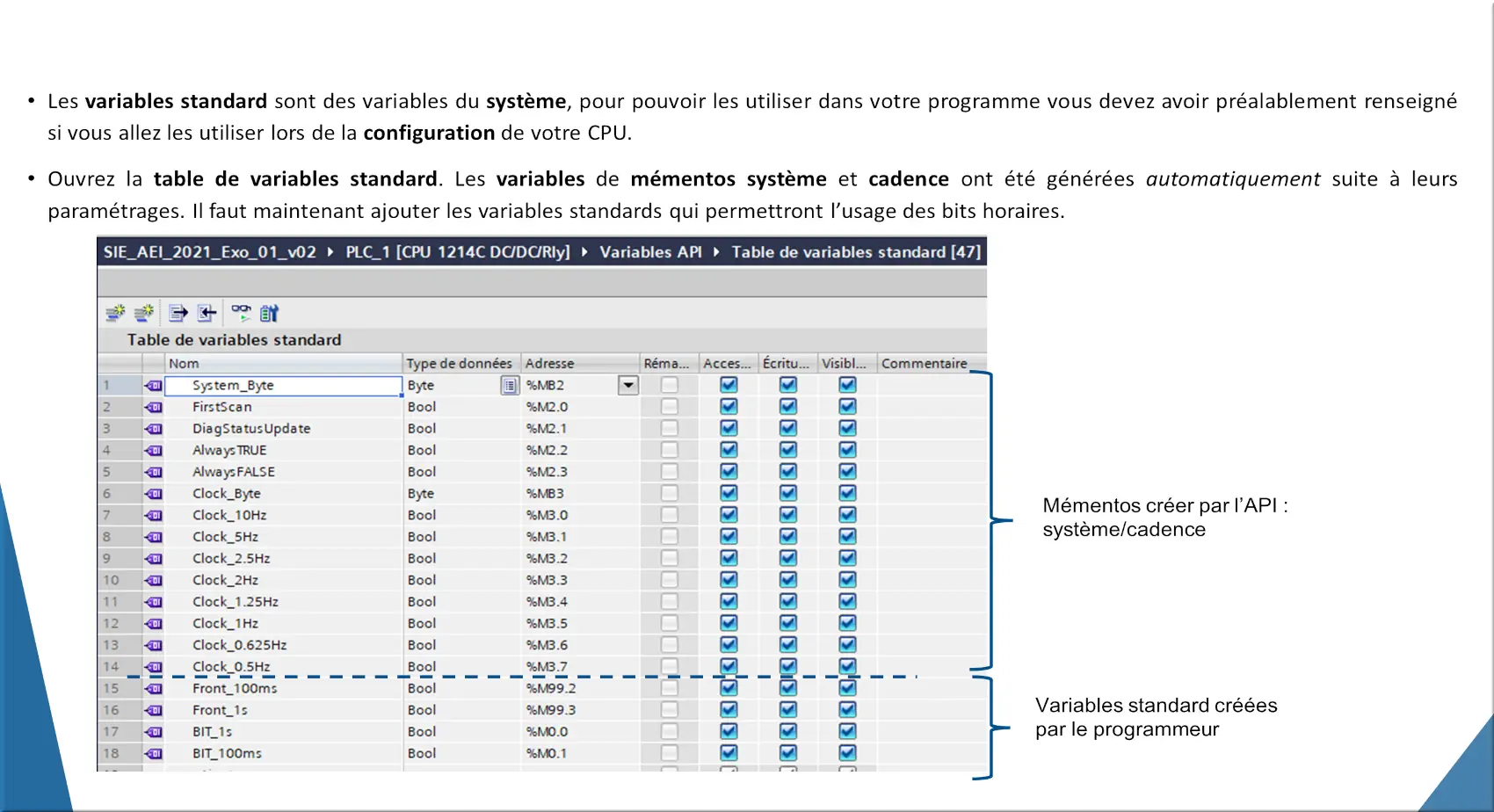

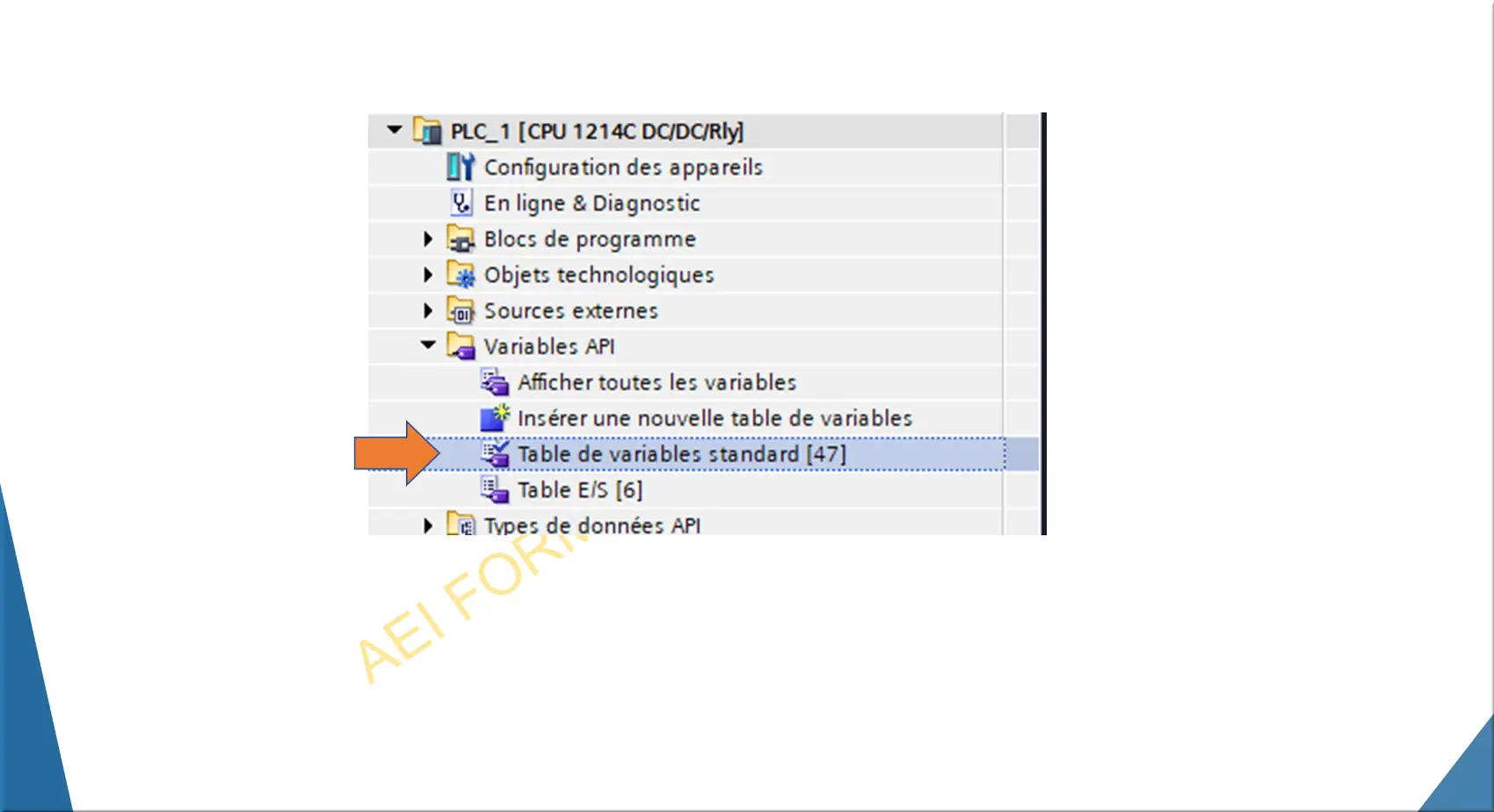

Table de variables standard

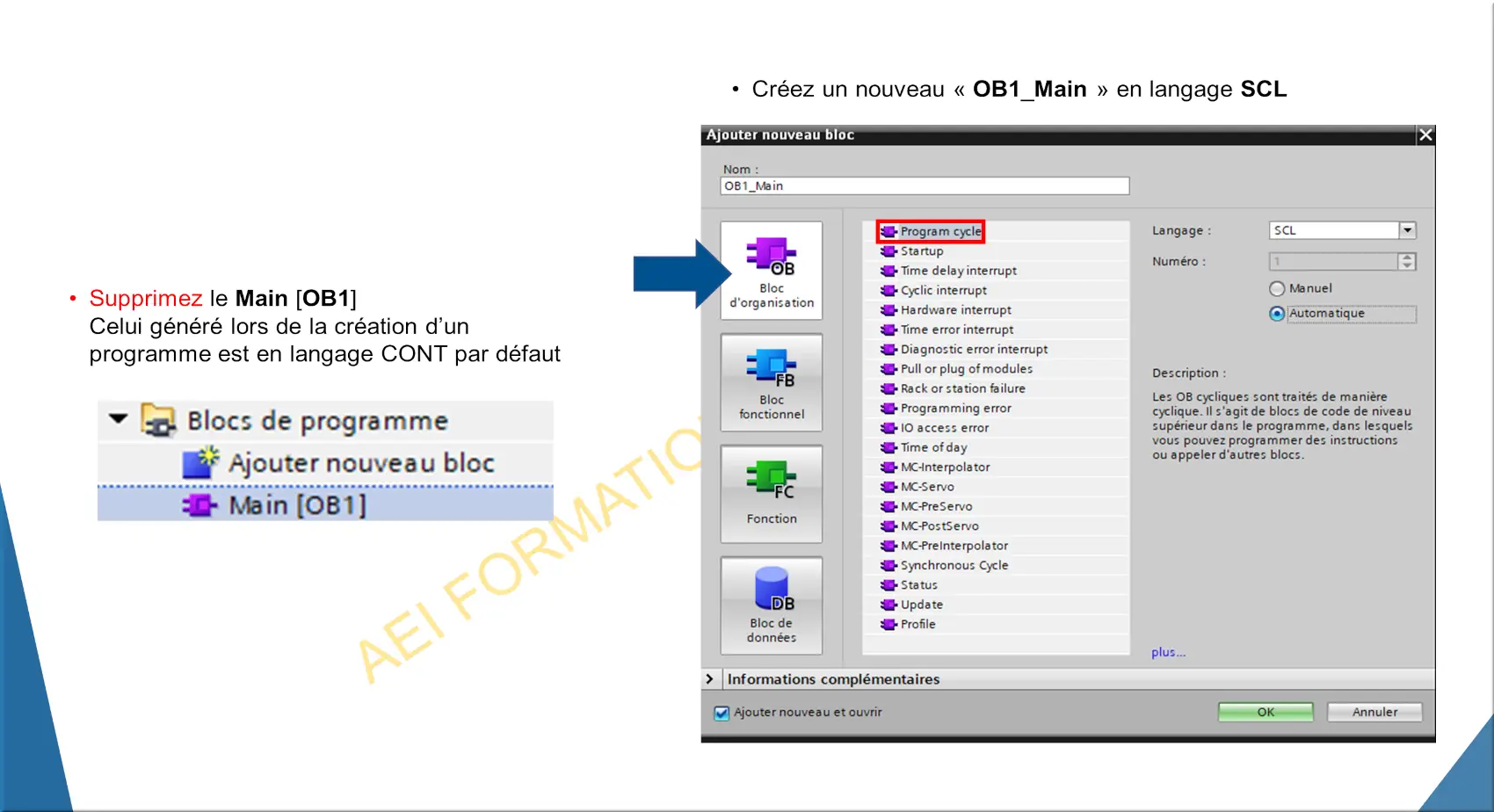

Création du OB1_MAIN

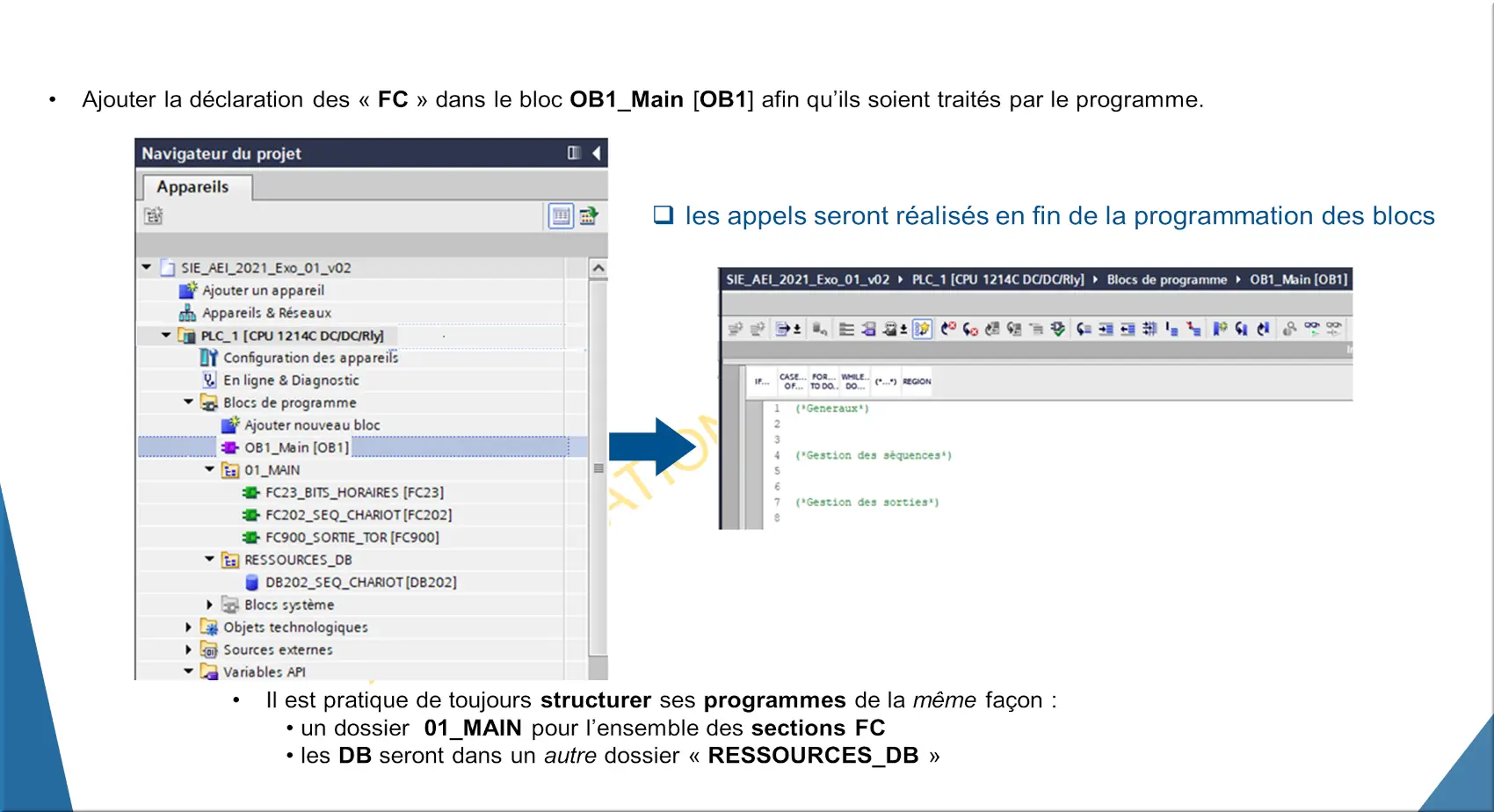

Création des ressources nécessaires : Arborescence du projet

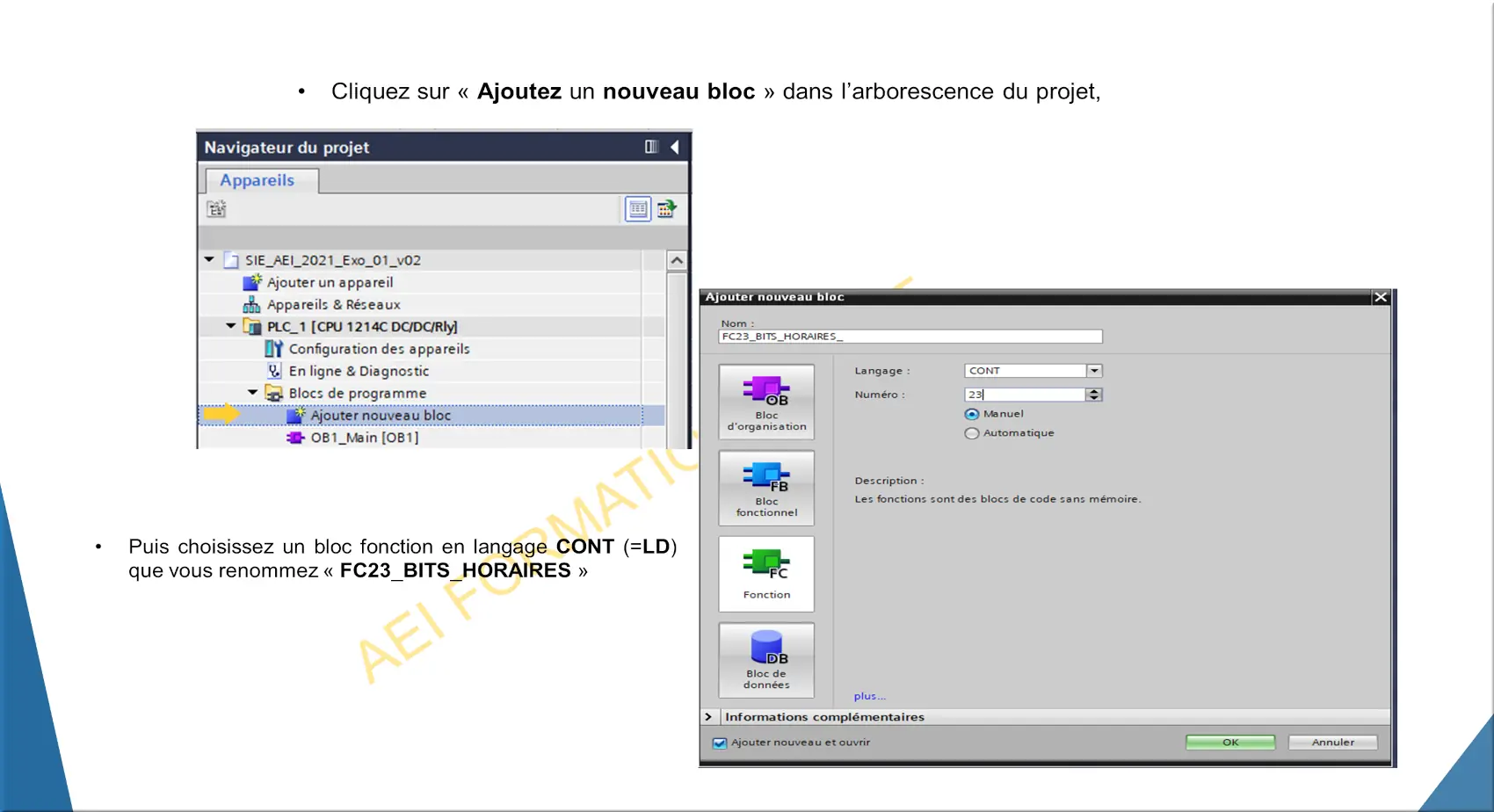

Programmation des FC : Création du FC23_BITS_HORAIRES

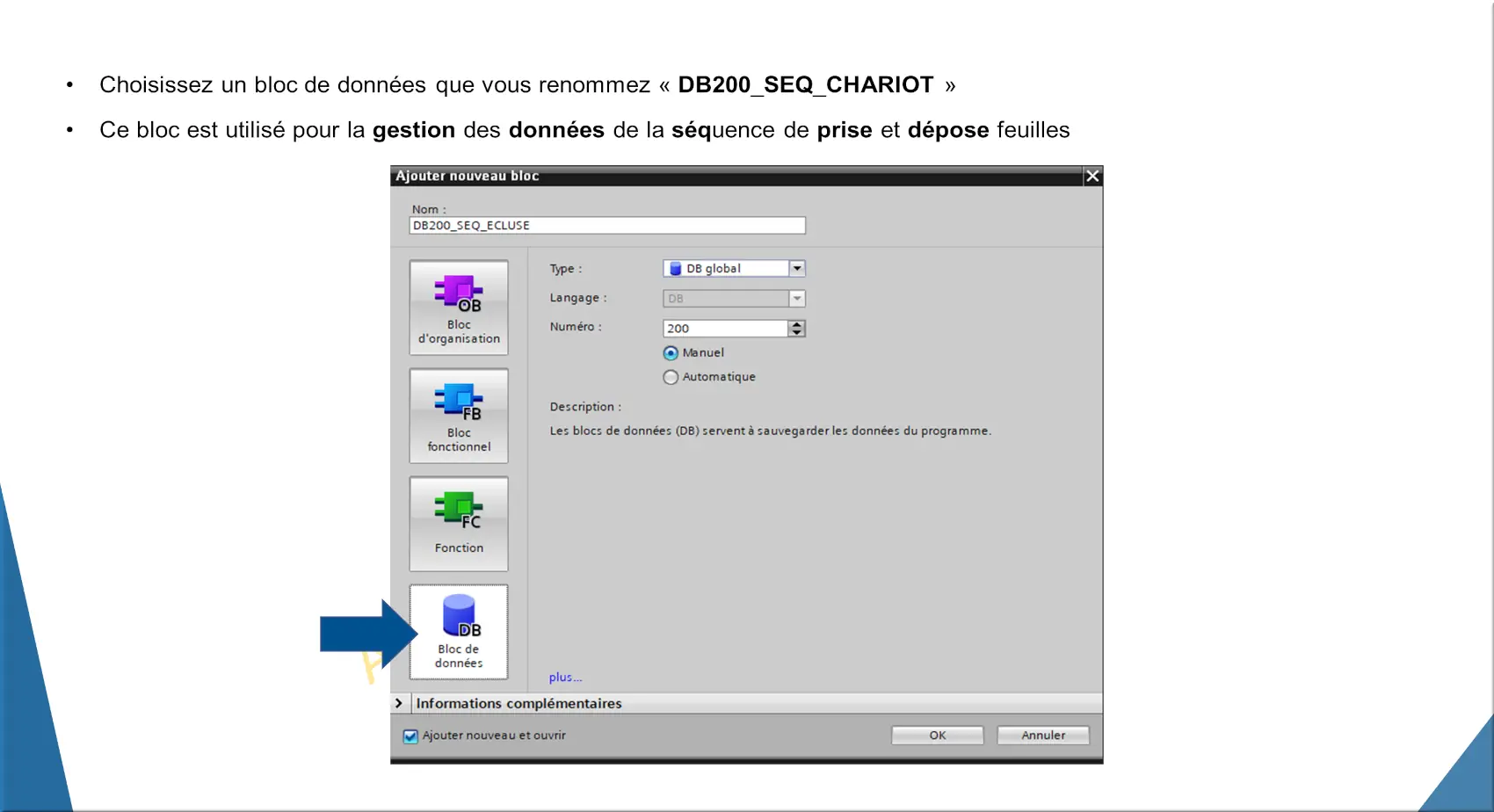

Création du DB200_SEQ_ SEQ_CHARIOT

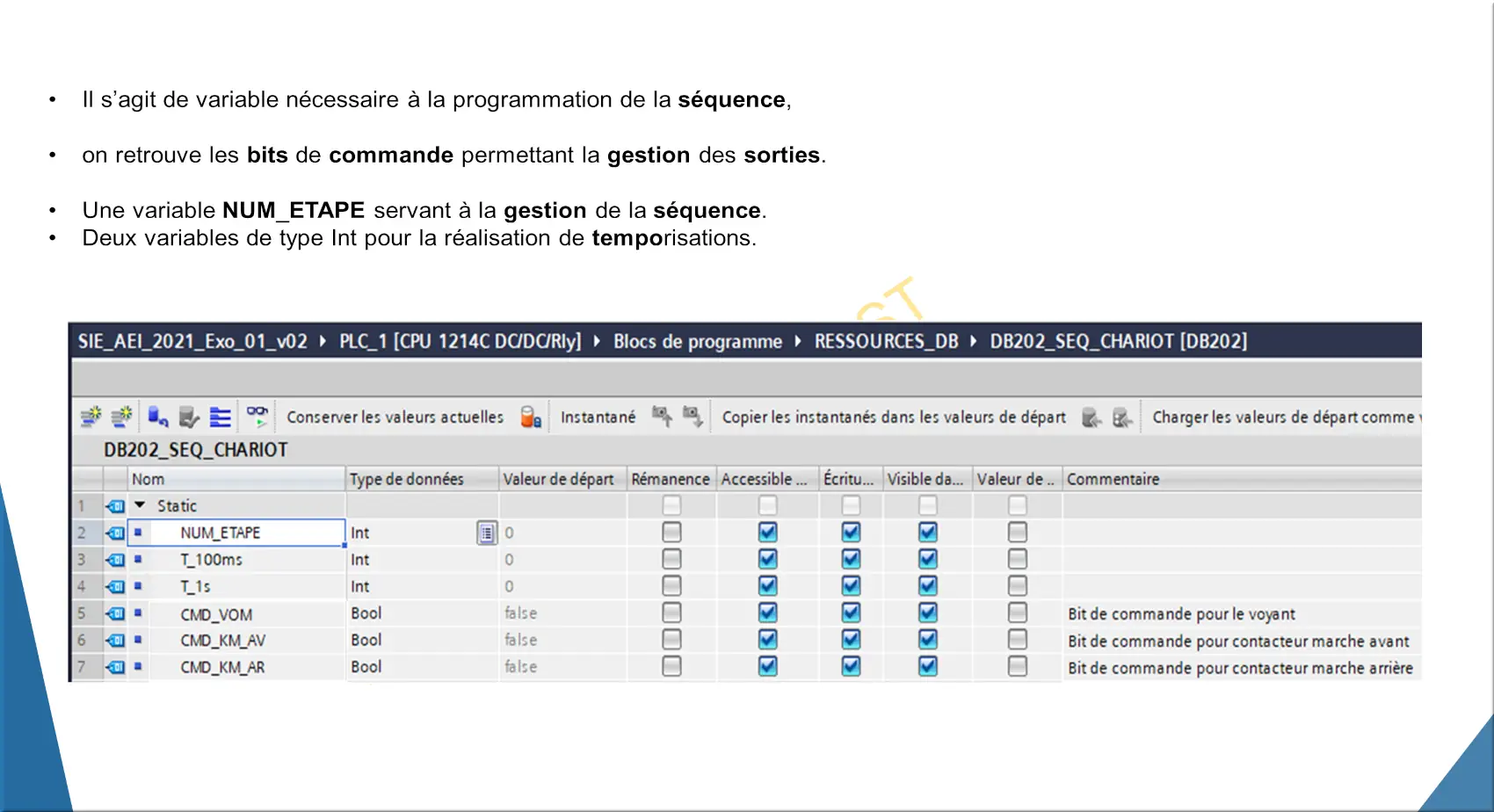

Création d’un bloc de données : DB202_SEQ_CHARIOT
Création du FC de séquence

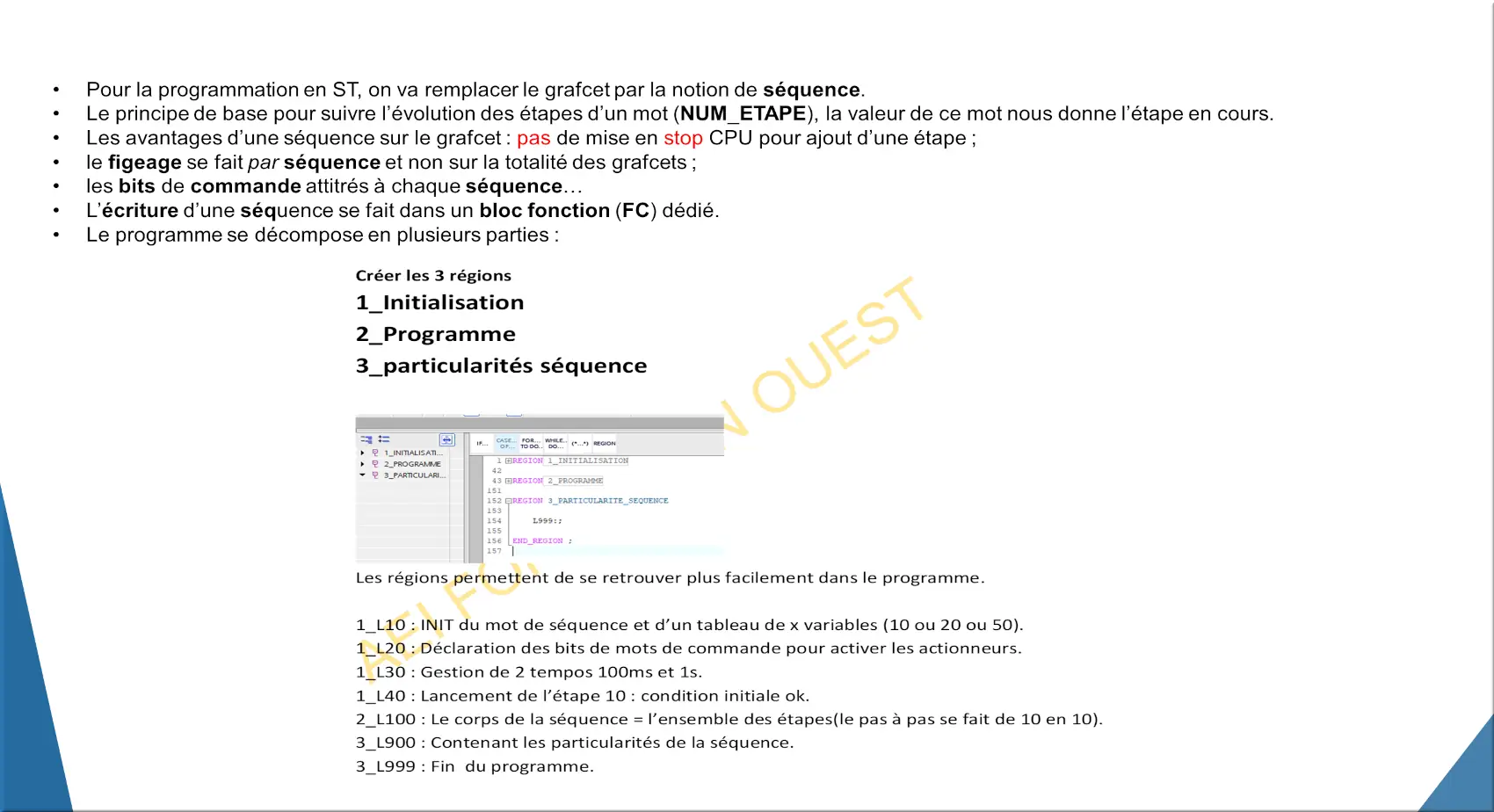

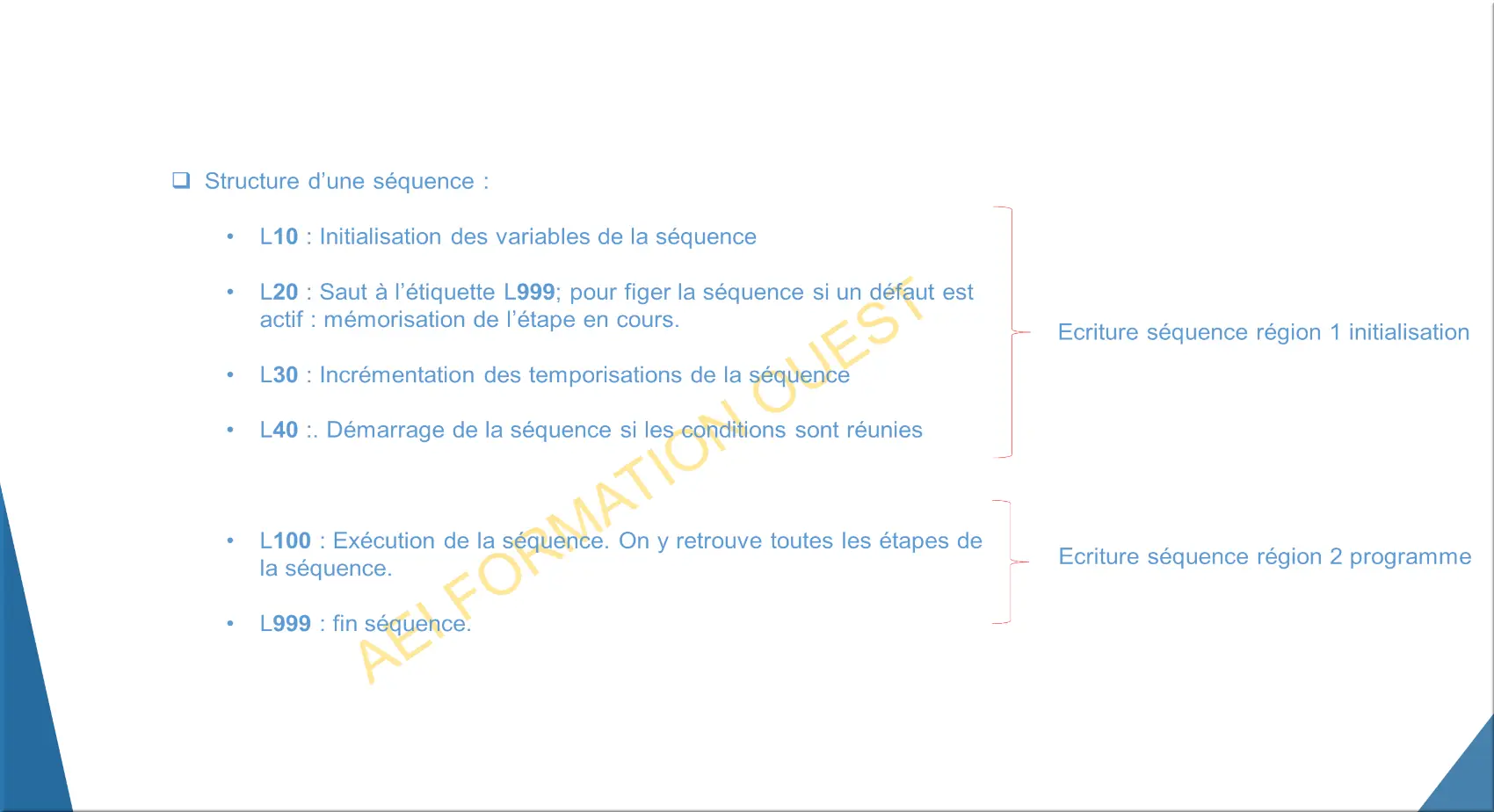

Structure d’une séquence

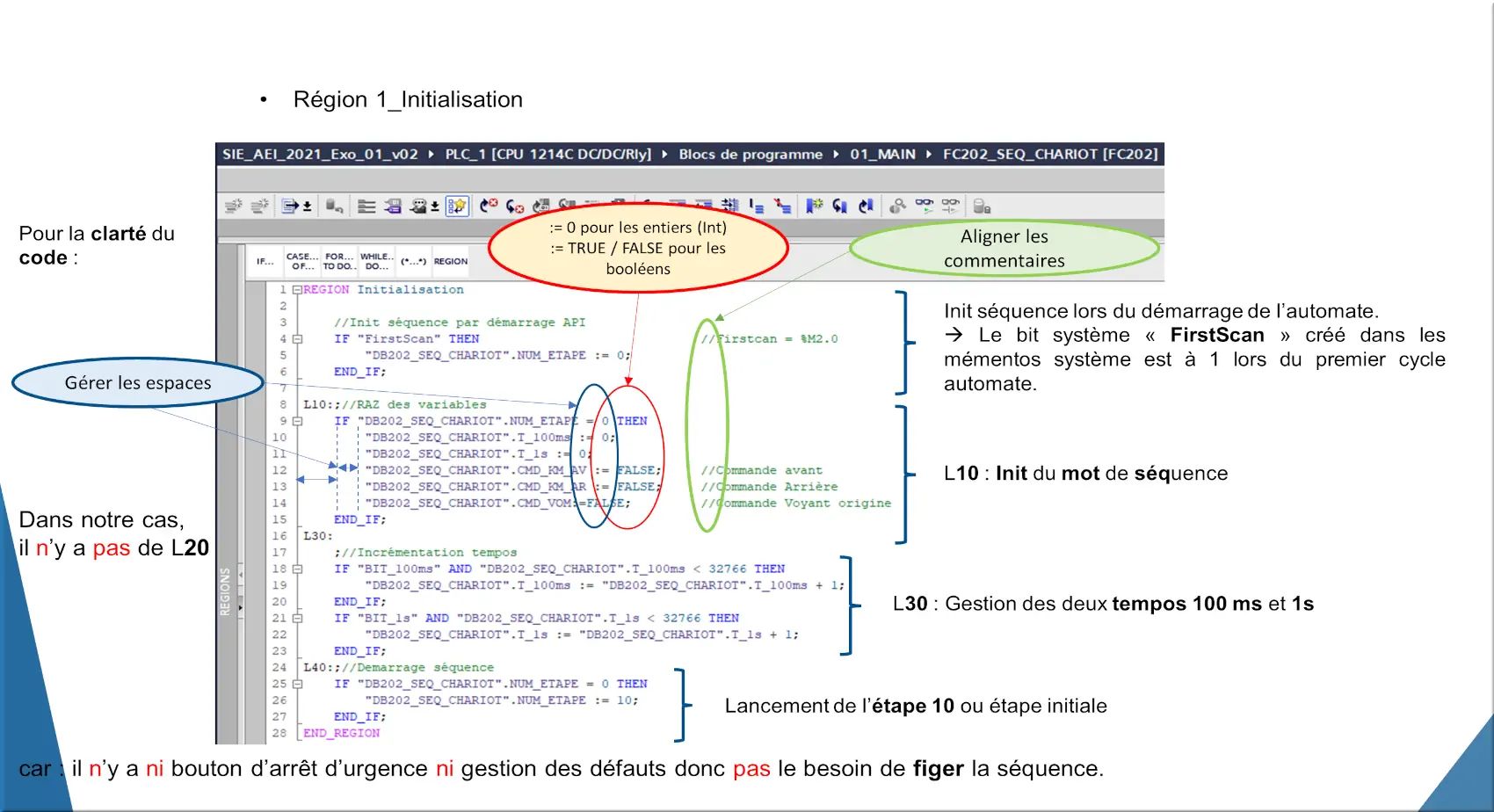

FC202_SEQ_CHARIOT programme en langage ST

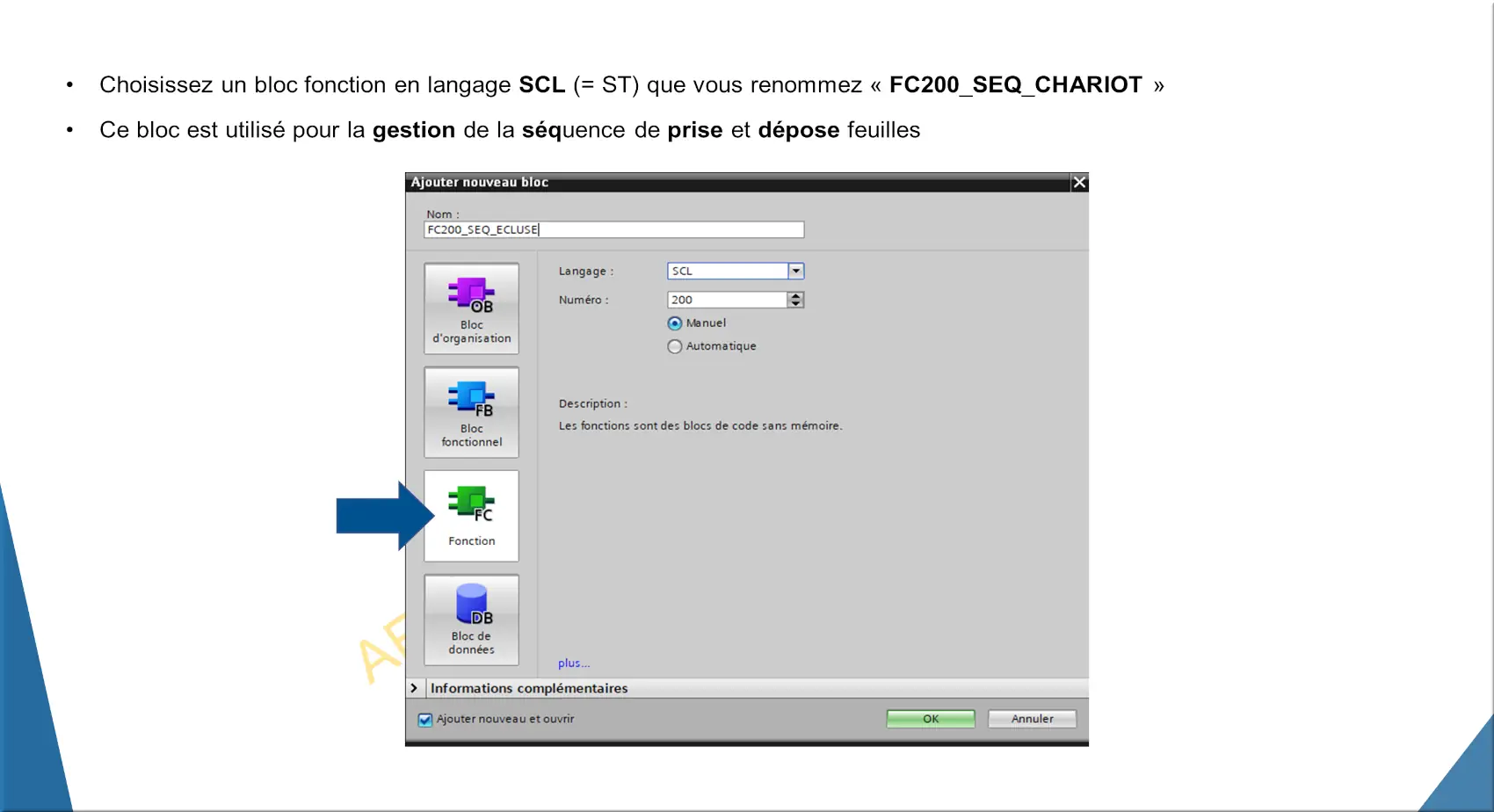

Création du FC200_SEQ_CHARIOT

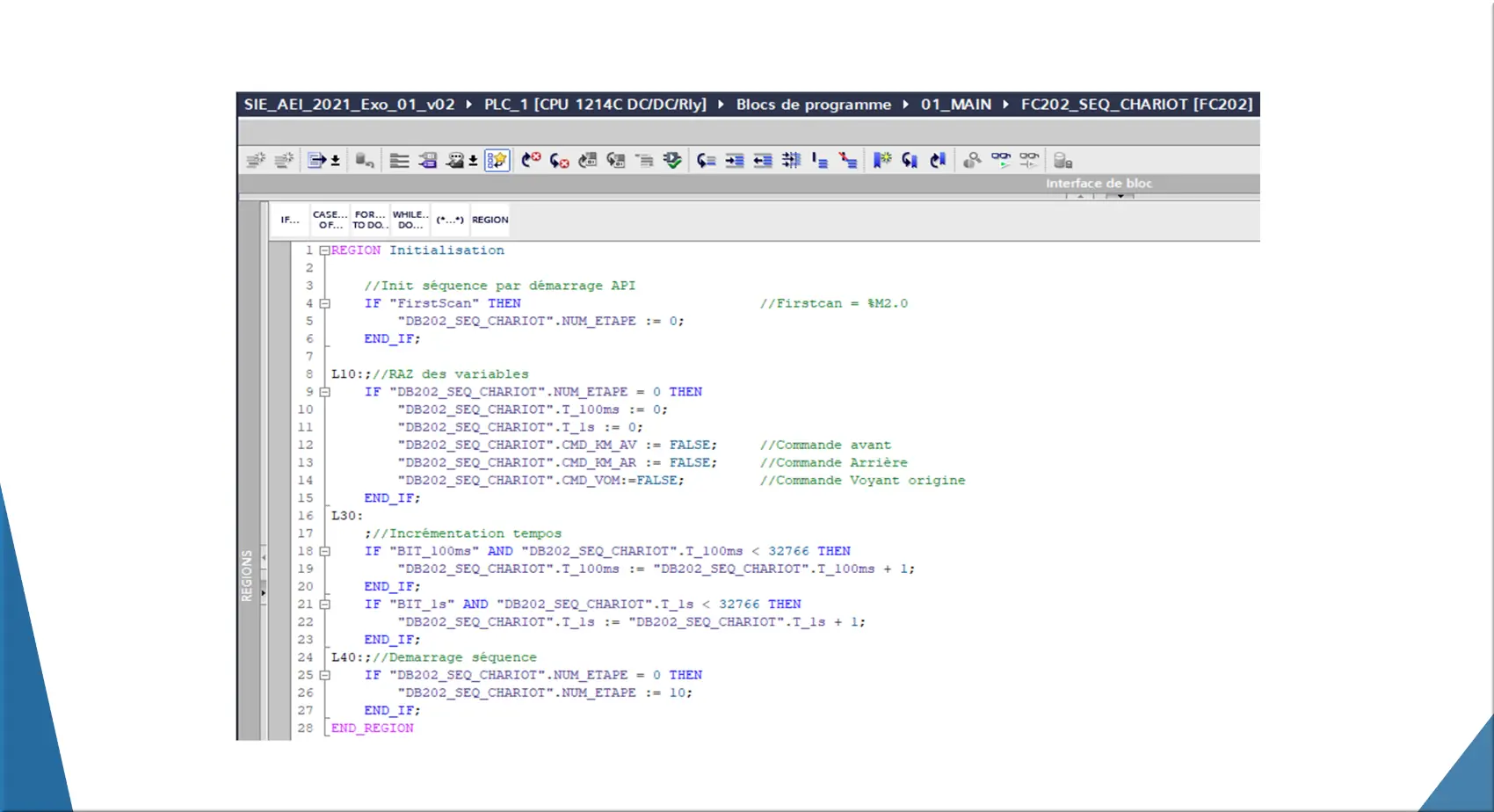

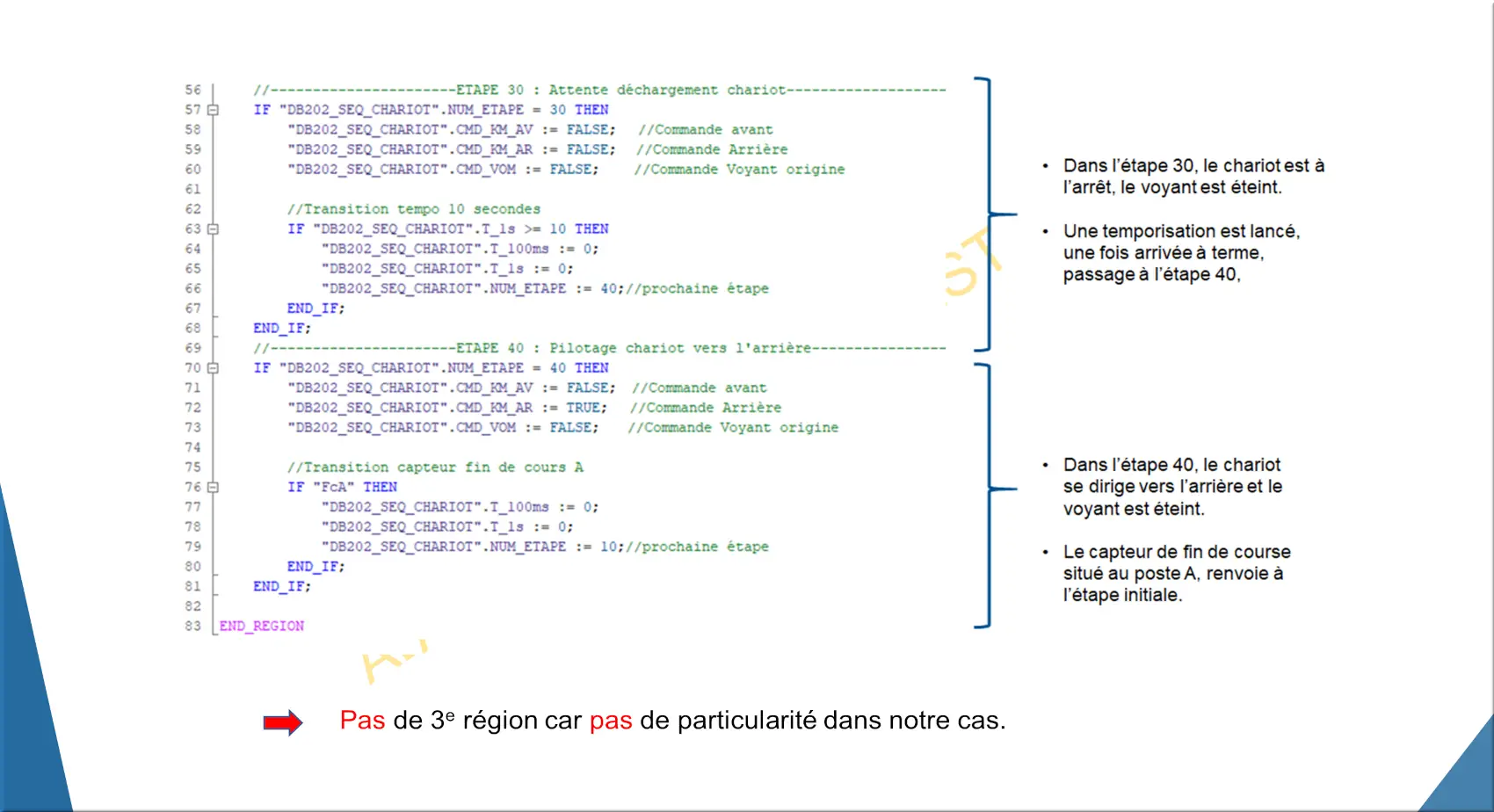

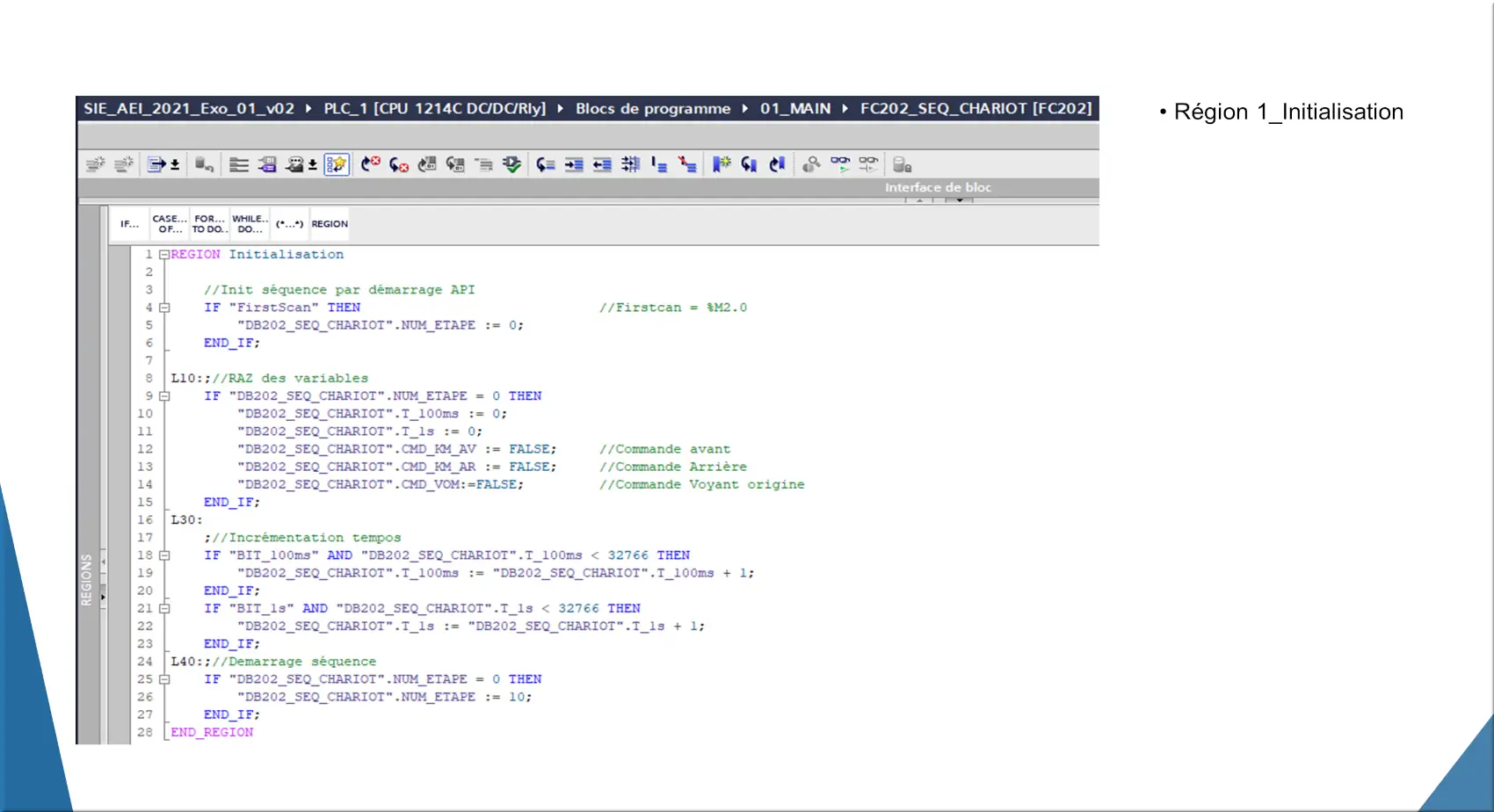

Prog région 1 : FC202_SEQ_CHARIOT

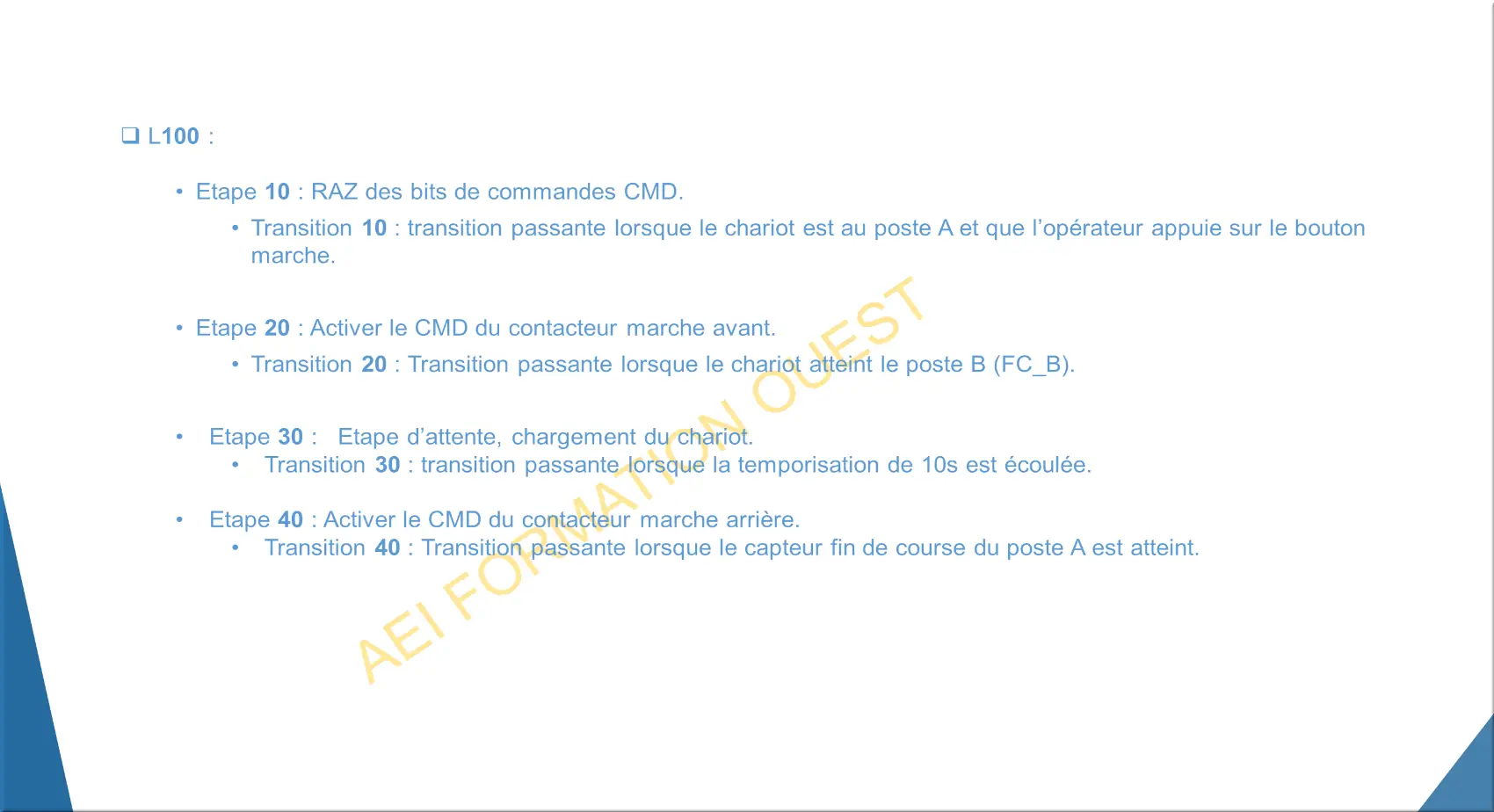

Mise en œuvre du corps de la séquence

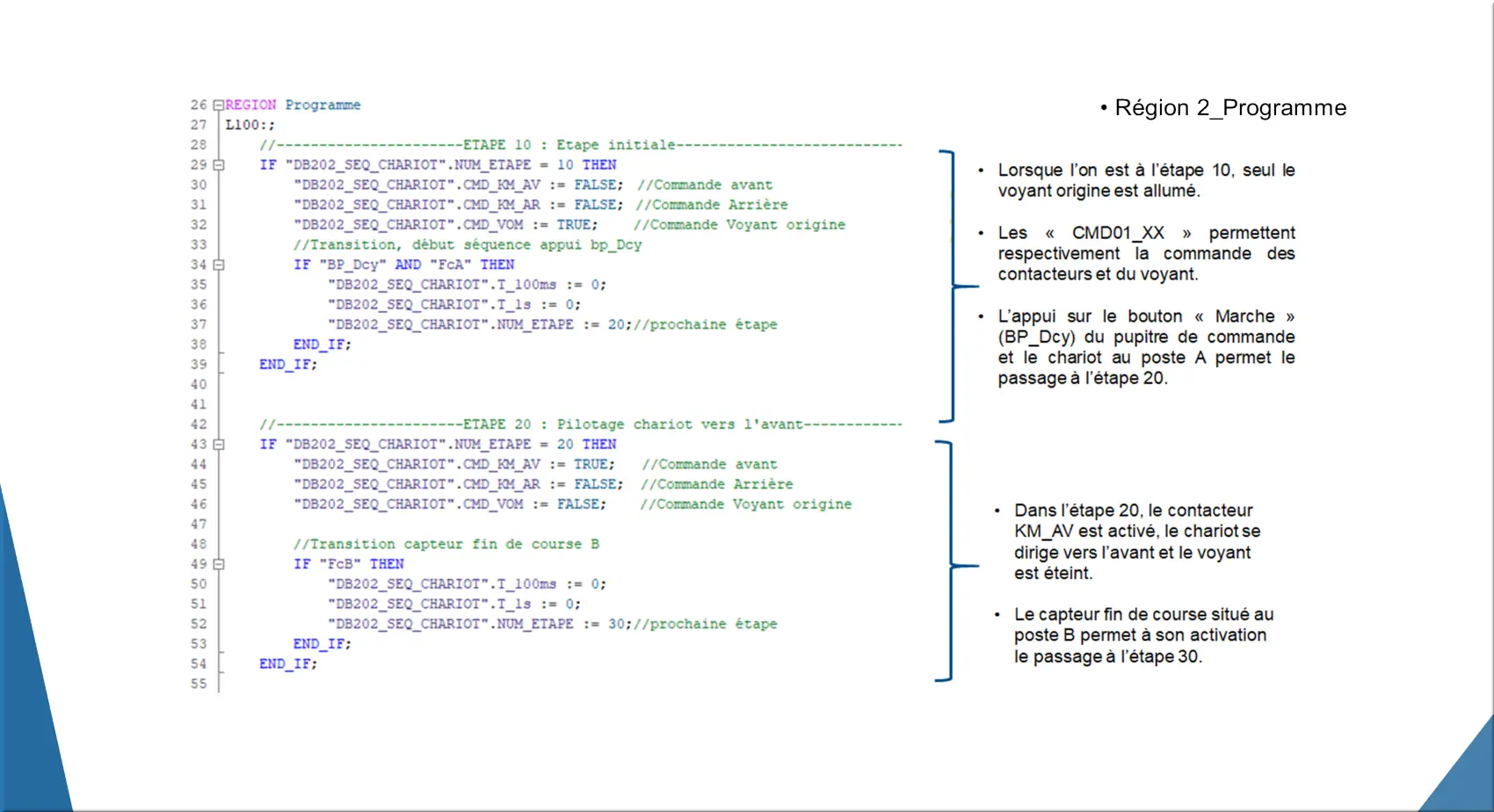

Prog région 2 : FC202_SEQ_CHARIOT

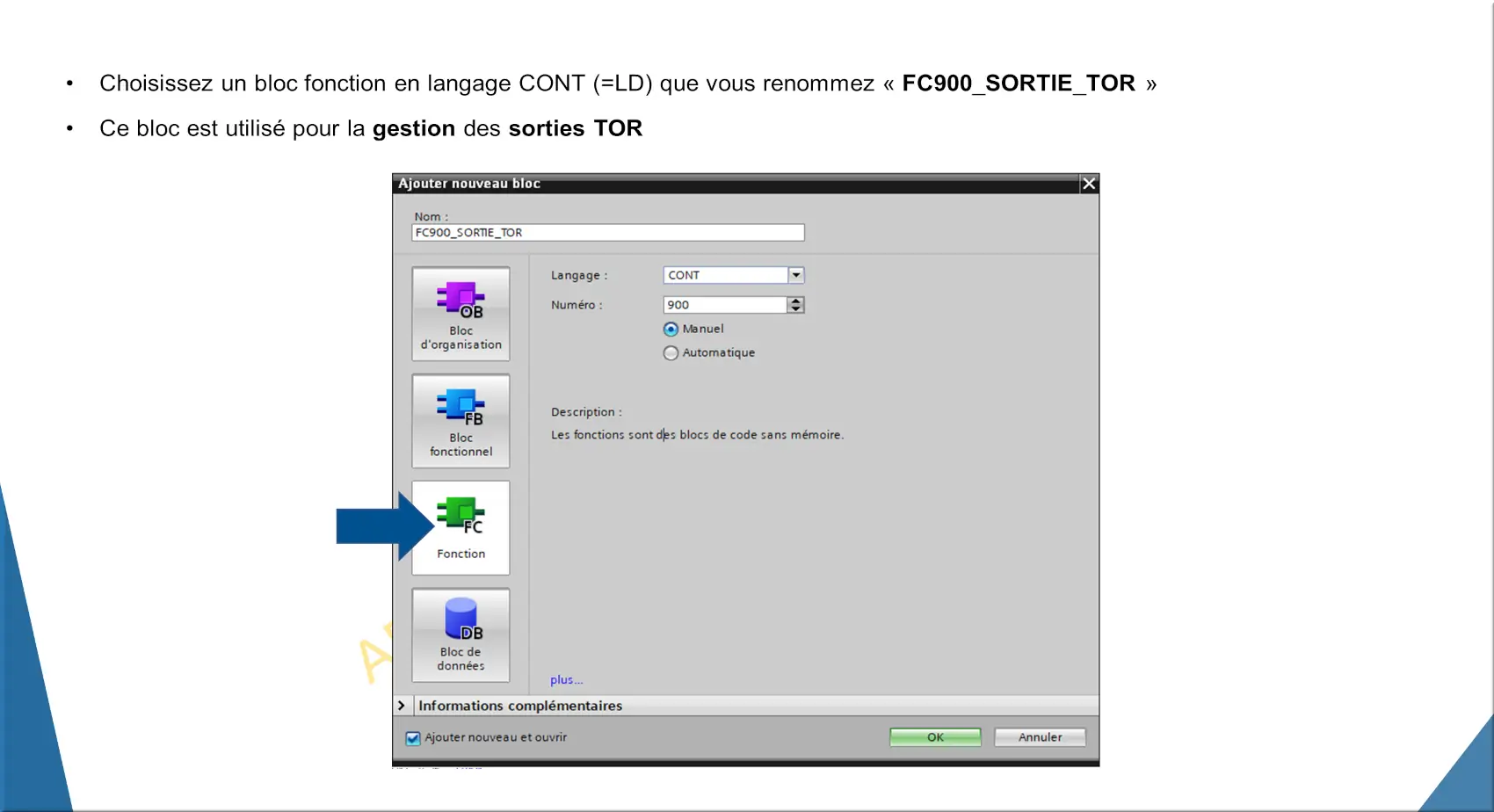

Création du FC900_SORTIE_TOR

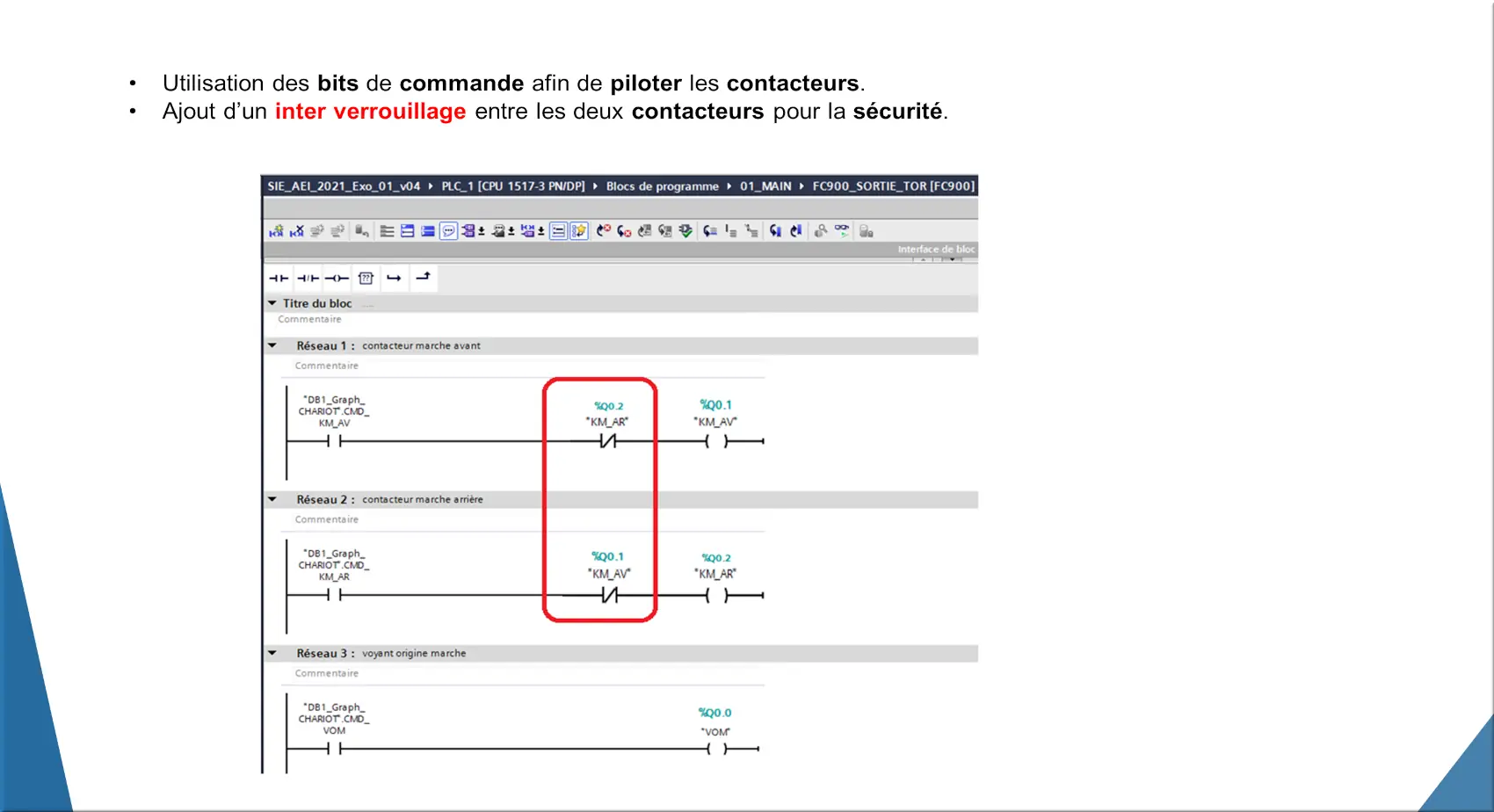

Gestion des sorties TOR

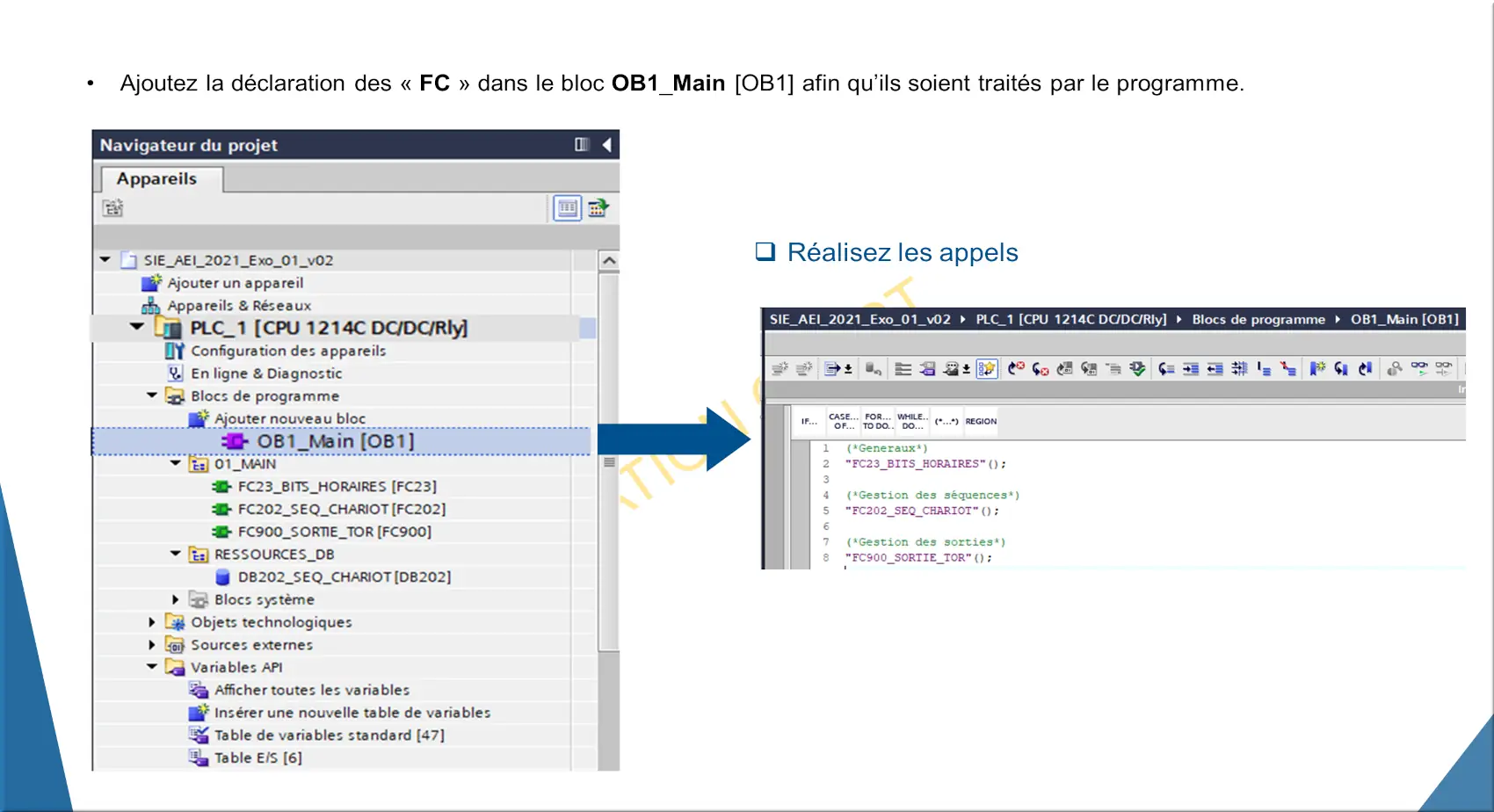

Arborescence finale
3.1 Synthese SCL

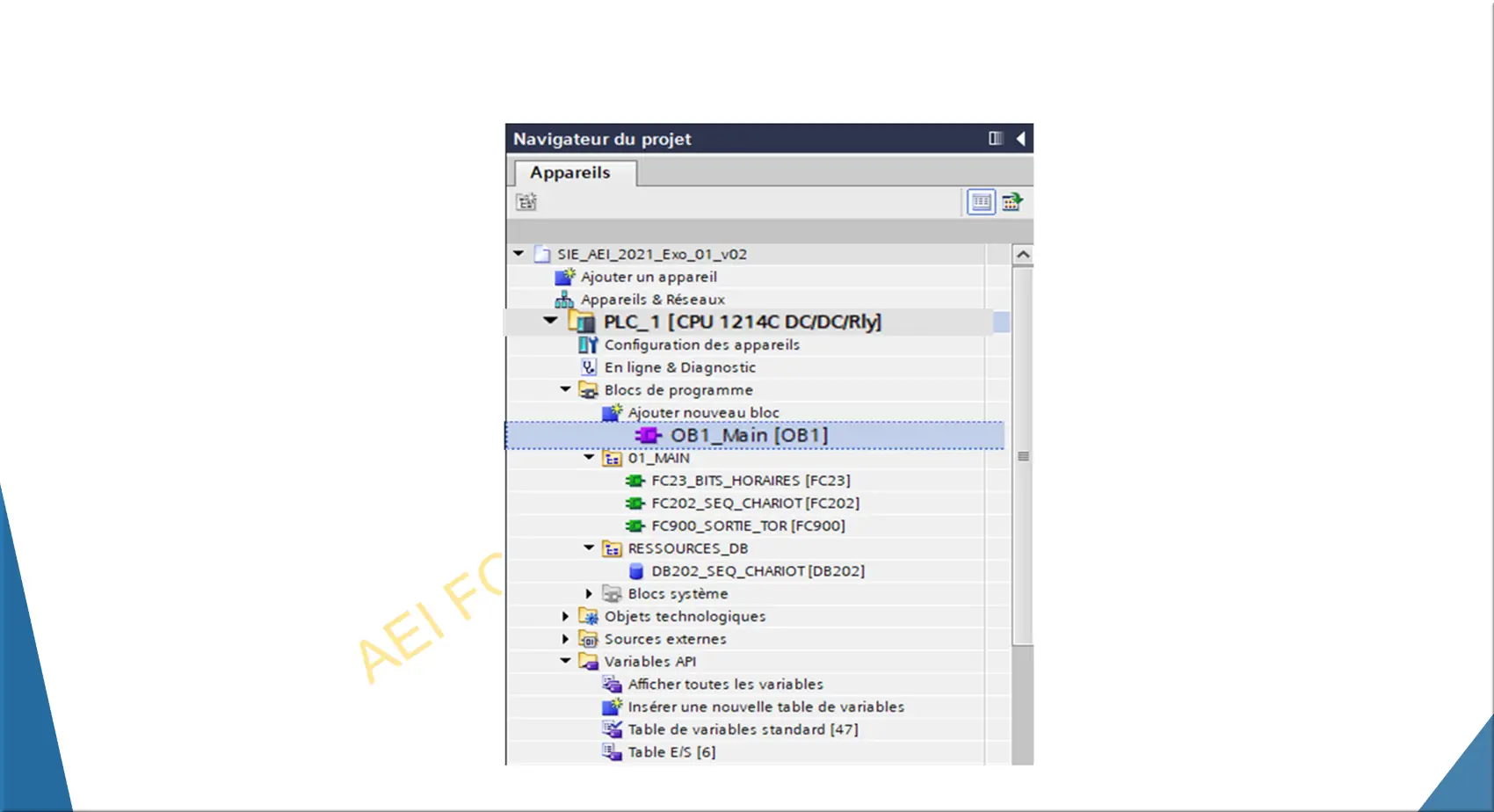

Arborescence finale

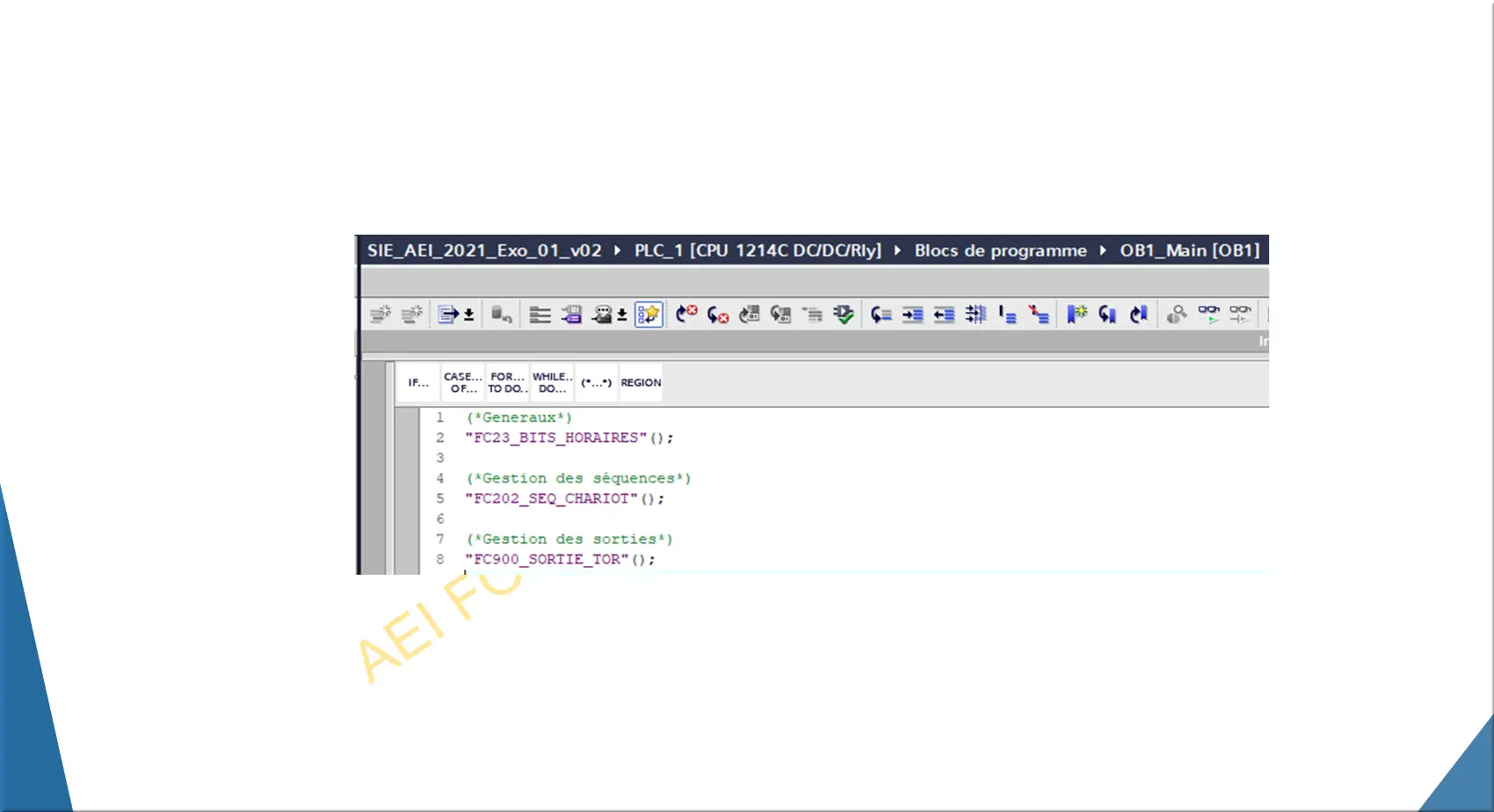

OB1_Main [OB1]

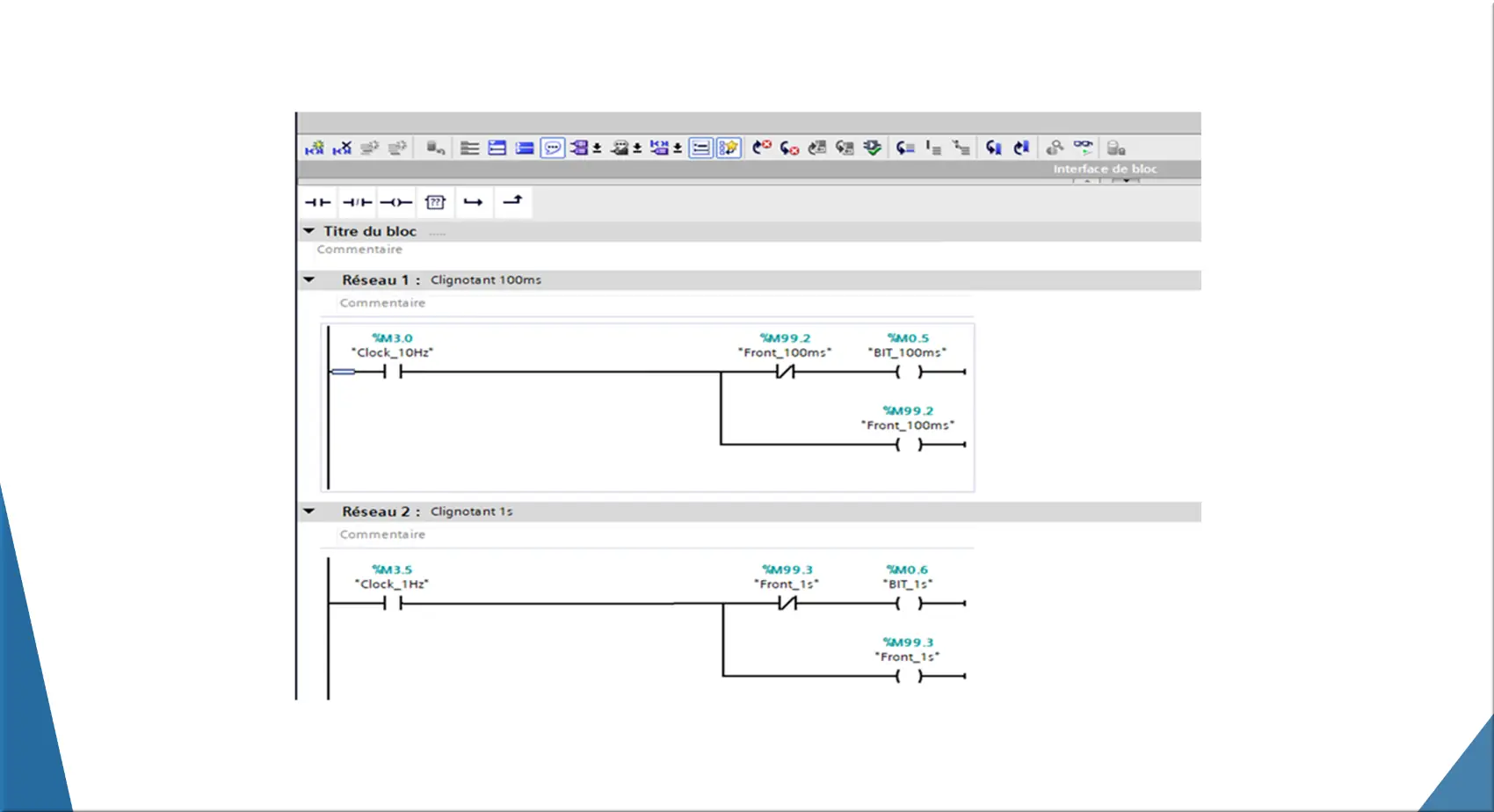

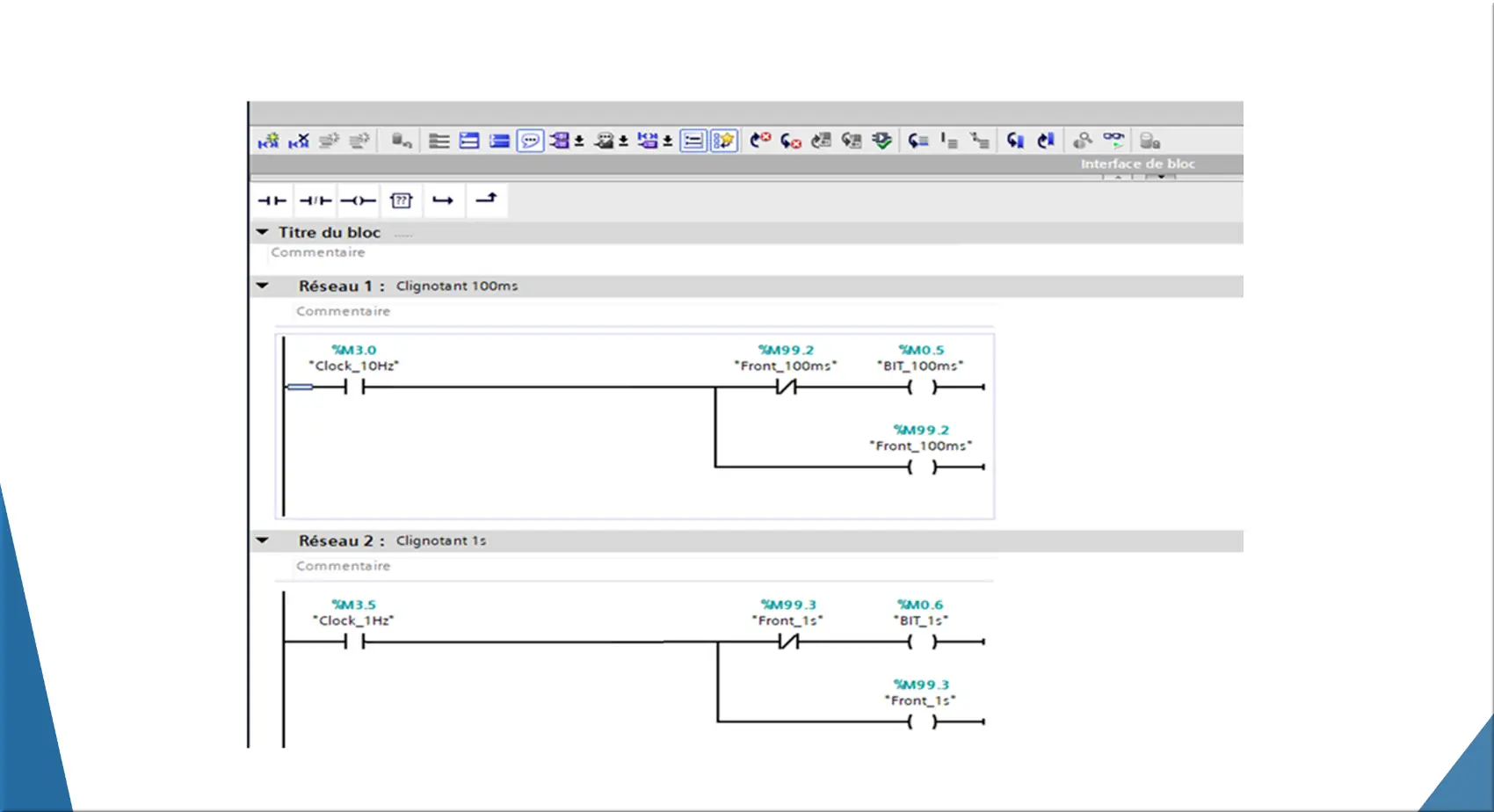

FC23_BITS_HORAIRES

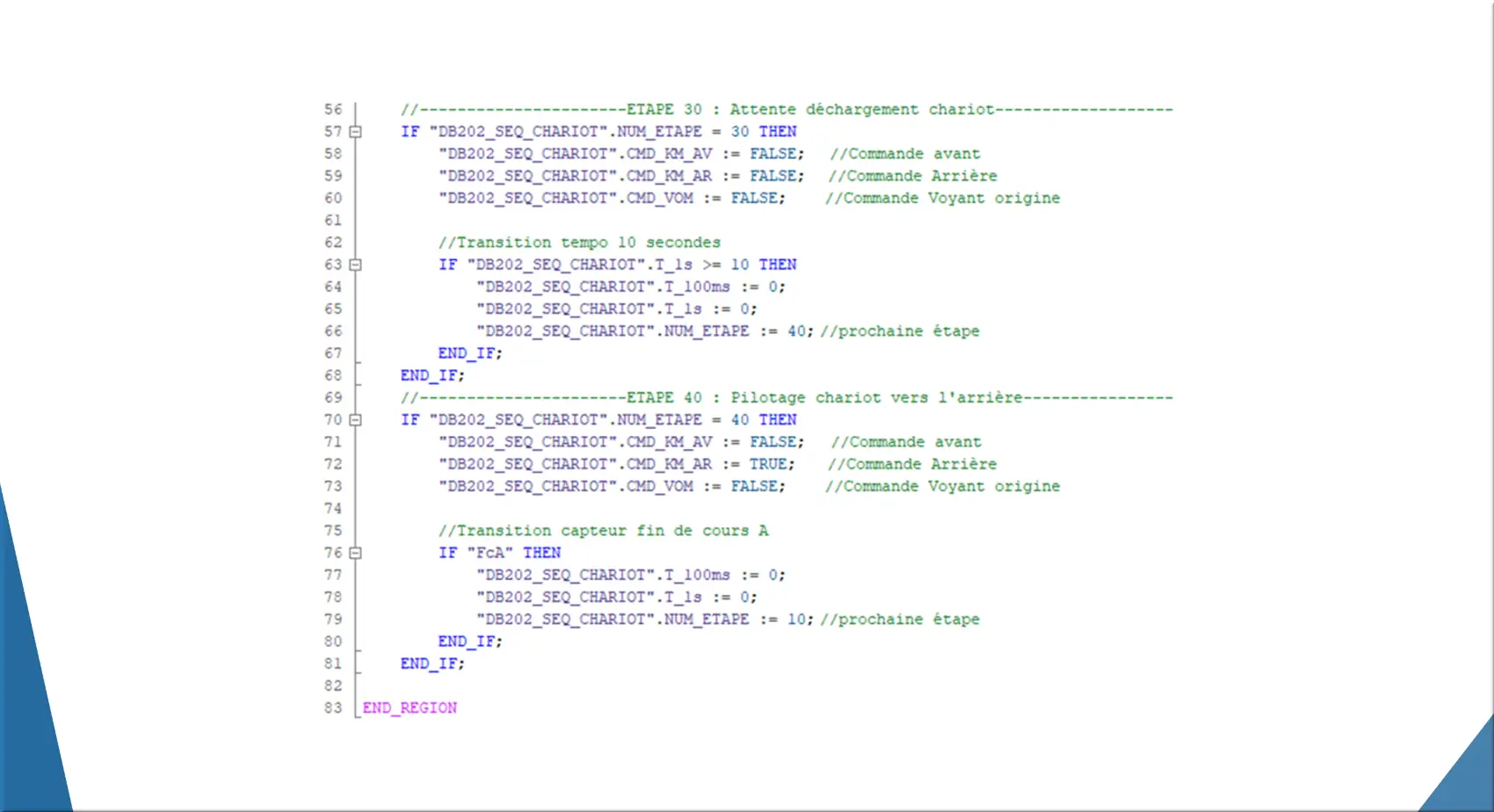

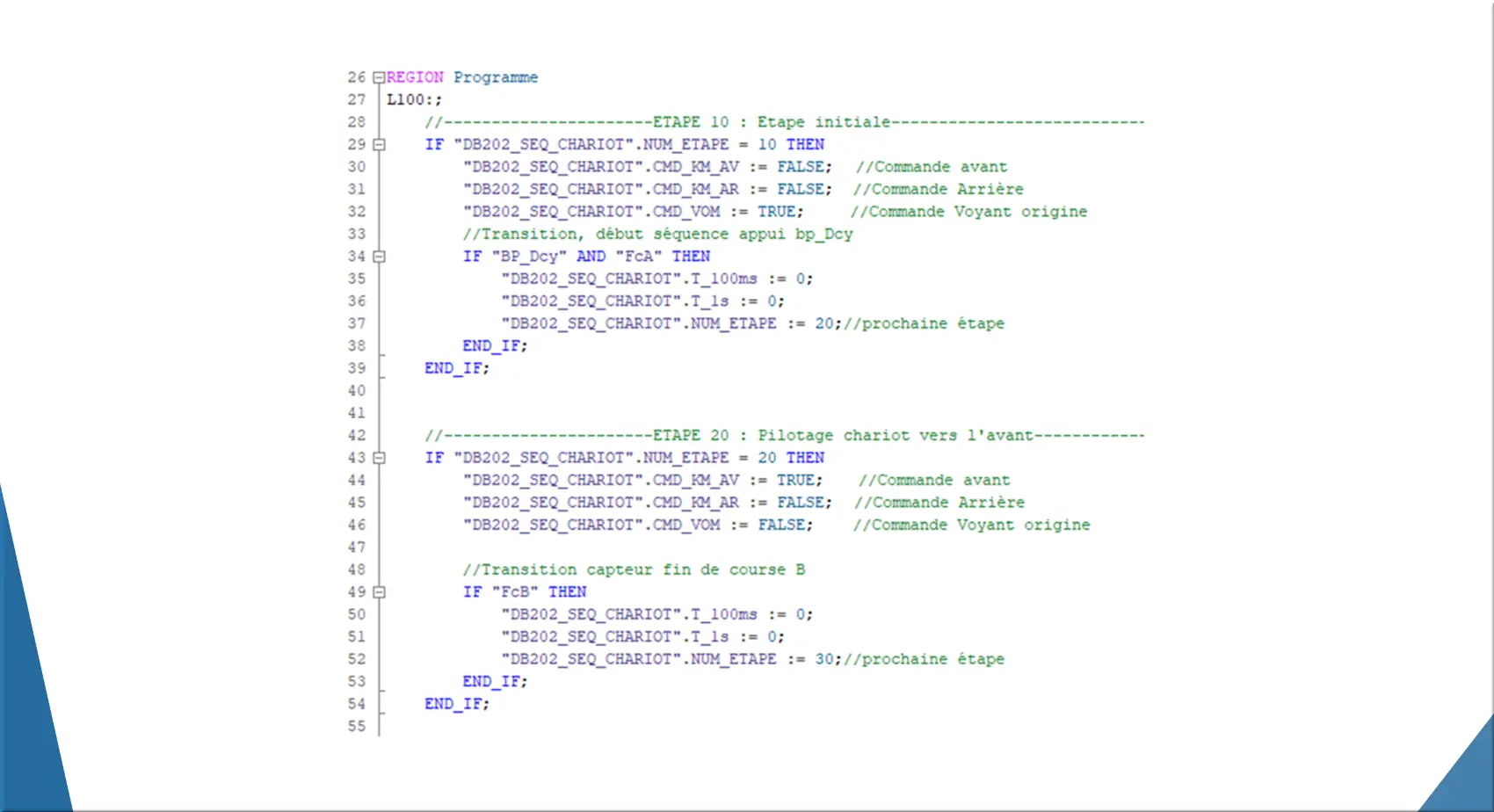

FC202_SEQ_CHARIOT

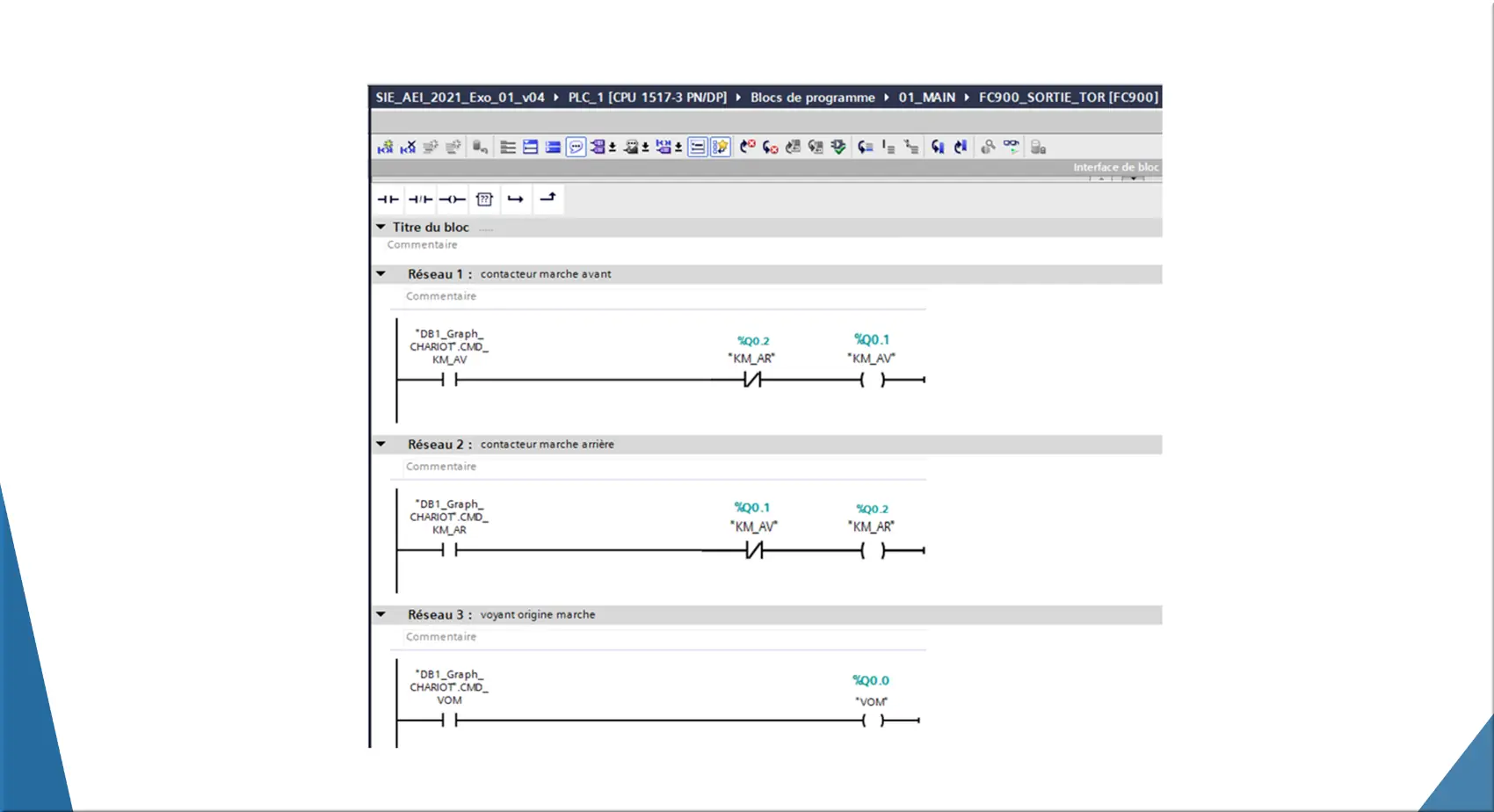

FC900_SORTIE_TOR
